涂料颜料分散技术全解析：分散剂选型、研磨工艺及常见问题解决

在涂料生产过程中，颜料分散是决定产品颜色表现、遮盖力、光泽度、储存稳定性及施工性能的重要环节。即使选择了高品质颜料，如果分散不充分，仍可能出现浮色发花、色差、光泽下降、沉降结块等问题。因此，掌握科学的颜料分散技术，是提高涂料品质的重要基础。

一、颜料分散的本质与三大核心作用

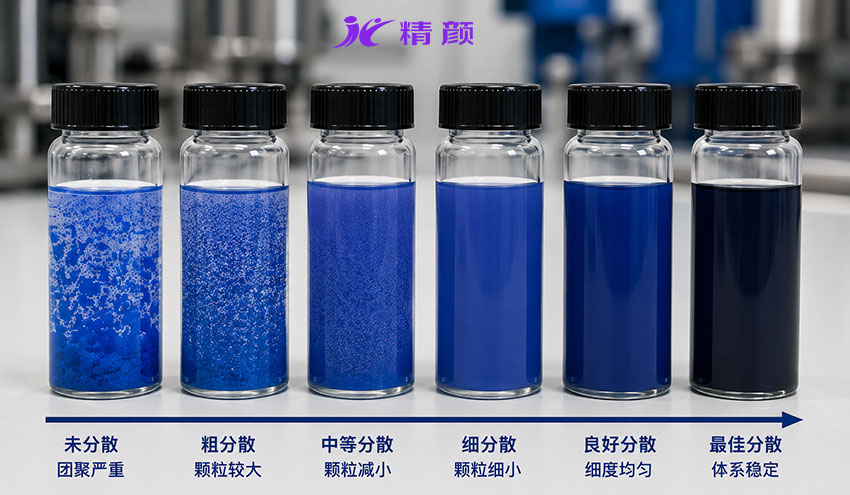

颜料分散是指将颜料颗粒均匀地分布于涂料体系中的过程。由于颜料粉体在生产和储存过程中会形成不同程度的团聚体（附聚体和聚集体），分散过程远非简单的混合搅拌，而是需要通过机械力将团聚体打散，并利用树脂、溶剂及分散剂等组分使颜料颗粒保持稳定分布状态。

从实际生产角度来看，颜料分散主要包含润湿、解聚和稳定化三个核心作用。

1. 润湿（Wetting）

颜料表面的空气被树脂、溶剂或水相体系取代，使液体能够充分覆盖颜料颗粒表面。润湿效率取决于液体表面张力与颜料表面能之间的匹配程度，润湿不良时，颜料颗粒漂浮于浆料表面或形成“干粉团”包裹在内部，后续研磨效率将大幅降低。

2. 解聚（Deagglomeration）

通过高速分散机、砂磨机等设备提供的机械剪切力、冲击力和摩擦力，将颜料的附聚体打散至接近初级粒子的状态。值得注意的是，聚集体（以晶面结合）在外力下极难打开，而附聚体（以点、角接触）是研磨的主要作用对象。

3. 稳定化（Stabilization）

利用分散剂吸附在颜料表面形成电荷排斥或空间位阻层，防止已分散颗粒重新聚集。稳定化的本质是构建一道动力学势垒——因为分散体在热力学上始终处于亚稳态，所谓“稳定”是指足够长时间内不出现可观测的絮凝或沉降。

二、颜料分散对涂料性能的影响

1. 颜色强度与展色效率

分散越充分，颜料颗粒越接近其初级粒径，单位质量颜料的光吸收和散射效率越高。同等添加量下，分散良好的颜料可获得更高的着色强度。实践表明，分散不良可能导致着色力损失达20%-30%，企业在不知情时往往通过多加颜料来补偿，造成成本浪费。

2. 遮盖力

对于钛白粉等依赖光散射提供遮盖力的颜料，分散状态直接决定其散射效率。当颜料团聚体尺寸偏离最佳散射粒径时，散射能力显著下降，表现为遮盖力不足。

3. 光泽度与雾影

粗大的颜料团聚体会凸出涂膜表面，破坏漆膜的平整度，导致光泽降低和雾影值升高。因此，高光泽涂料通常对颜料分散细度有较高要求。

4. 储存稳定性

分散不足的体系中，颜料颗粒间缺乏足够排斥力，会缓慢絮凝、沉降，严重时形成硬结块且无法再分散，直接缩短产品货架期。

5. 施工性能

分散良好的体系具有更稳定的流变特性，有助于减少刷痕、辊痕、缩孔及湿膜色差，保障大面积施工的均匀性。

三、影响颜料分散效果的主要因素

1. 颜料本身的表面性质

不同颜料的粒径、比表面积、表面极性和表面官能团差异显著：

• 无机颜料（如钛白粉、氧化铁）：颗粒较粗，表面带有极性羟基，相对容易润湿，但比重较大，沉降倾向需关注。

• 有机颜料：粒径细小，比表面积大，团聚倾向强，对分散剂的吸附能力依赖于π-π相互作用和氢键。

• 炭黑：比表面积可高达100-300 m²/g，吸油量高，表面化学结构复杂（含羧基、羟基、醌基等），是涂料中最难分散的颜料之一。

实操提示：处理高比表面积颜料（如炭黑、酞菁蓝）时，分散剂用量需相应上调，不能与钛白粉配方等量齐观。

2. 分散剂的选择与用量确定

分散剂是颜料分散体系中最关键的助剂，其作用包括：降低表面张力加速润湿、吸附于颗粒表面提供排斥力、抑制絮凝和返粗。

选型原则：

• 无机颜料（极性表面）→ 选用含酸性锚固基团的分散剂；

• 有机颜料/炭黑（非极性或弱极性表面）→ 选用含多环芳烃或胺基锚固基团的分散剂；

• 水性体系 → 选用水溶性高分子嵌段分散剂；

• 溶剂型体系 → 溶剂化链段需与溶剂和树脂相容。

分散剂用量陷阱（极其关键）：

分散剂的最佳用量并非按颜料质量的固定百分比机械套用。用量不足时，颜料表面未被完全覆盖，未保护区域易发生桥接絮凝；用量过量时，游离分散剂会竞争吸附、增加体系亲水性（水性体系）或充当增塑剂降低涂膜耐性，还可能导致严重起泡。

确定方法：通过“梯度用量实验”——固定研磨工艺，以颜料质量为基准，按不同比例（如2%、4%、6%、8%、10%）加入分散剂，测定研磨色浆的最低粘度点或涂膜的展色力最高点，该点对应用量即为该颜料-分散剂组合在该体系下的最佳经济用量。

3. 树脂体系的润湿贡献

树脂不仅是成膜物，在研磨阶段也是重要的润湿和剪切传力介质。以下两个要点常被忽视：

• 树脂的润湿能力：不同树脂对颜料表面的润湿速度差异显著。例如，聚酯树脂通常比丙烯酸树脂对无机颜料有更好的亲和性。在配方设计中，应优先选择对目标颜料润湿性较好的树脂作为研磨载体。

• 色浆阶段树脂的Tg与稀释度：选择Tg（玻璃化转变温度）较低或经溶剂适度稀释的树脂，可显著降低研磨色浆的粘度，提升研磨效率。 高Tg树脂需加入更多溶剂才能达到可研磨粘度，反而稀释了有效成分，降低了单位体积的剪切能量传递效率。

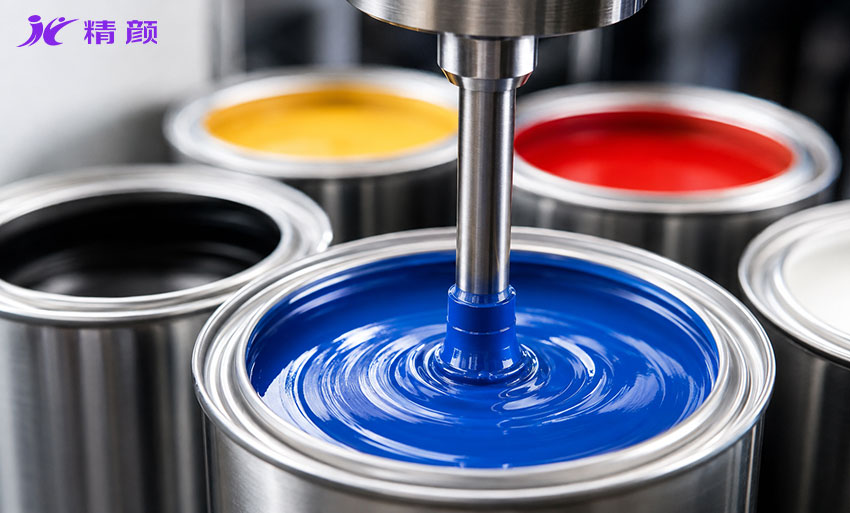

4. 分散设备与工艺流程

常见分散设备的选型与工艺定位：

关键流程认知：高速分散机与砂磨机是前后工序关系，而非替代关系。预分散效果直接决定后续砂磨的通过次数和能耗——预分散浆料中无可见“鱼眼”或干粉团时，砂磨效率可提升30%以上。

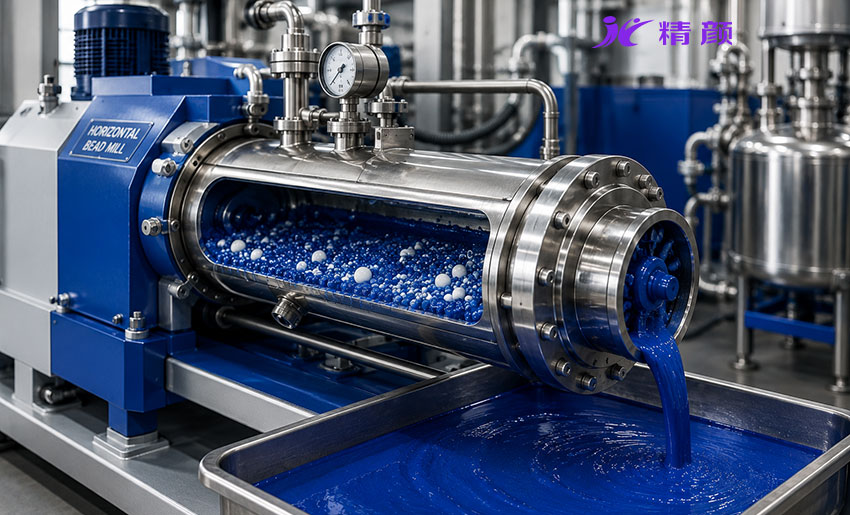

5. 研磨介质（珠粒）的选型

砂磨过程中使用的研磨珠（氧化锆、硅酸锆、玻璃珠等），其材质、密度、粒径和填充率均影响分散效率：

• 材质：氧化锆珠（密度＞6.0 g/cm³）因高能量输出和低磨损，已成为高性能涂料的主流选择；玻璃珠（密度约2.5 g/cm³）能量较低，仅适用于低粘度、低细度要求的体系。

• 粒径经验法则：初始研磨珠粒径约为进料浆料中最大团聚体粒径的10-30倍。 同时需遵循“小珠径适合超细分散（目标细度＜10μm），大珠径适合快速破碎粗颗粒（目标细度＞30μm）”。过度追求小珠径反而会降低破碎粗颗粒的效率。

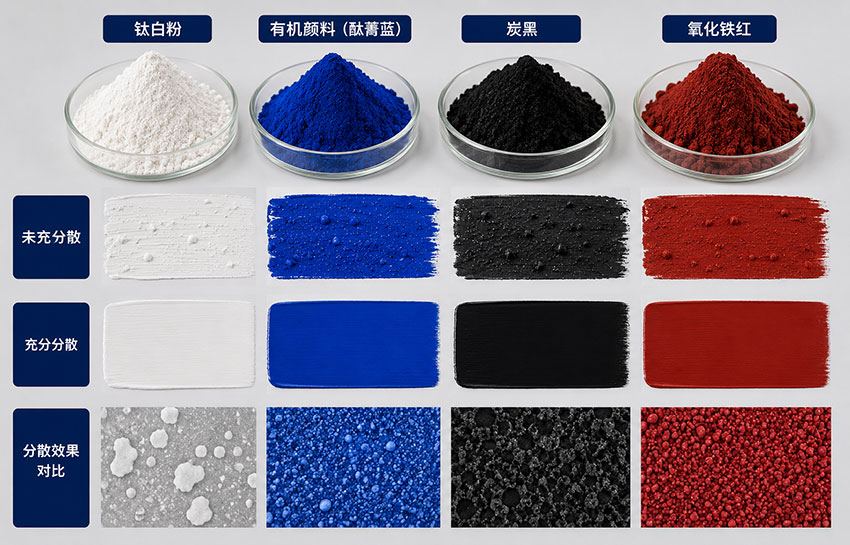

四、不同颜料的分散特点

钛白粉

相对容易分散，表面经无机包膜处理后具备一定的分散性。注意陷阱：过度研磨（时间过长或剪切过强）会破坏其表面包膜层，导致光化学活性上升，耐候性下降，且可能产生不希望有的“过度粉碎”导致的粘度回升。

推荐策略：高速预分散结合短时间砂磨（1-2遍）即可满足多数应用。

有机颜料（酞菁蓝、喹吖啶酮、偶氮类等）

粒径细、着色力高，但粒子间范德华引力强。需选用含芳香环锚固基团的高分子分散剂，并配合砂磨工艺，一般需研磨至细度≤10μm，高性能体系要求≤5μm。

推荐策略：分散剂用量需通过梯度实验确定（通常为颜料量的20%-60%），采用卧式砂磨机多遍循环研磨。

炭黑

炭黑是最难分散的颜料，尤其高色素炭黑（比表面积＞200 m²/g）。吸油量极高，色浆粘度容易飙升。核心难点：炭黑表面石墨微晶结构缺乏强极性位点，分散剂锚固困难。

推荐策略：

• 选用专用炭黑分散剂（含多环芳烃锚固基团）；

• 采用“高颜料浓度+高分散剂用量”的浓缩浆工艺，通过高固含强制润湿；

• 必要时采用多级研磨（预分散→粗磨→精磨），总研磨时间可能是有机颜料的2-3倍。

复合无机颜料（CICP）

颗粒结构稳定，表面极性适中，一般较容易实现稳定分散。常规高速分散+1-2道砂磨即可满足细度要求，但需关注其较高比重带来的沉降风险。

五、分散质量的评价方法

六、颜料分散常见问题及解决方案

在实际生产过程中，上述问题往往相互关联。因此，在排查时应综合考虑颜料、分散剂、树脂体系以及研磨工艺等多个因素，而不仅仅关注单一环节。

七、涂料颜料分散技术的发展趋势

随着环保法规趋严和涂料性能持续升级，颜料分散技术正向以下方向演进：

• 高效环保型分散剂：水性体系用高分子嵌段分散剂，不含APEO、低VOC、可生物降解；

• 水性涂料专用分散技术：应对水性体系表面张力高、润湿难度大的挑战；

• 纳米级颜料分散：应用于透明隔热、抗静电、高耐候等高端功能涂料，需配合超细研磨介质（0.1-0.3mm）和高能研磨工艺；

• 低VOC和无溶剂分散体系：活性稀释剂替代传统溶剂，对分散剂和研磨工艺提出全新适配要求；

• 自动化与智能化研磨控制：在线粘度计、近红外光谱、FBRM（聚焦光束反射测量）等PAT工具实现实时监控，结合大数据模型优化终点判断；

• 预分散颜料与商品色浆技术：将分散工序前移，由专业色浆厂完成，下游涂料厂直接调色，缩短生产流程，减少分散设备投资。

特别是在汽车涂料、工业防护涂料、粉末涂料及高端建筑涂料领域，颜料分散质量已成为决定产品性能等级和市场定位的关键分水岭。

八、总结

颜料分散是涂料制造过程中最核心的技术环节之一。良好的分散不仅能够充分发挥颜料的着色力、遮盖力和光泽性能，还能够提升涂料的储存稳定性和施工效果。通过合理选择颜料、分散剂、树脂体系及分散设备，并优化研磨工艺参数，可以显著提高涂料产品质量和生产效率，为高性能涂料开发提供可靠保障。
