高耐温颜料应用分析：塑料、涂料及工程材料的选型原则与行业实践

随着工程塑料、高性能涂料、新能源汽车、电子电器以及建筑节能材料的快速发展，产品加工温度不断提高，对颜料耐热性能提出了更高要求。对于塑料、粉末涂料、工业油墨及陶瓷等行业而言，颜料不仅要提供稳定的颜色表现，还需要在高温加工过程中保持良好的化学稳定性，避免出现变色、降解、迁移及着色力下降等问题。

然而，耐热性能只是高耐温颜料选型中的一个因素。实际应用中，还需要综合考虑耐候性、耐光性、分散性能、加工工艺、环保法规以及成本控制等多个方面。不同行业、不同树脂体系甚至不同加工设备，对颜料的要求都存在明显差异。

本文将从高耐温颜料的基本概念、热稳定机理、主要类别以及行业应用等多个角度进行分析，并结合不同材料的加工特点，总结实际选型过程中需要关注的关键因素，为塑料、涂料、油墨等行业提供具有参考价值的选型思路。

一、什么是高耐温颜料？

高耐温颜料通常是指在较高加工温度或长期使用温度下，仍能够保持颜色稳定、化学结构稳定以及着色性能稳定的一类颜料。

这里所说的"耐热"，并不是指颜料不会燃烧，而是指颜料在规定温度和规定时间内，其颜色变化控制在允许范围内。例如，同一种颜料在200℃保持5分钟与300℃保持30分钟，其颜色稳定性可能完全不同，因此评价耐热性能时必须同时考虑温度和受热时间。

随着塑料加工技术的发展，不同材料的加工温度不断提高，高耐温颜料已经成为工程塑料、汽车零部件、高端粉末涂料以及电子材料的重要组成部分。

通常可根据加工温度将高耐温应用划分为以下几个等级。

需要注意的是，加工温度越高，并不意味着一定需要最高等级颜料，还需要结合制品颜色、使用环境以及成本综合考虑。

二、高温为什么会导致颜料变色？

很多企业在实际生产过程中都会遇到这样的问题：实验室配色正常，而注塑后颜色却明显发暗；同一配方在PE中没有问题，换成PA却发生明显色差；粉末涂料固化后颜色偏黄，这些现象很多都与颜料耐热性能有关。

颜料在高温下发生颜色变化，主要有以下几种原因。

1. 首先是颜料本身发生热分解。
   对于多数有机颜料而言，其颜色来源于复杂的共轭分子结构。当加工温度超过颜料耐热极限后，部分化学键开始断裂，发色团受到破坏，颜色便会发生变化。这也是普通偶氮颜料耐热性能普遍低于高性能有机颜料的重要原因。

2. 其次是晶体结构发生变化。
   部分无机颜料虽然不会发生分解，但在高温条件下可能出现晶型转变。例如氧化铁黄受热后逐渐失去结晶水，颜色由黄色逐渐转变为红色；某些未经稳定处理的颜料在持续高温下也可能发生晶粒长大，从而影响颜色和着色力。

3. 第三是树脂体系对颜料的影响。
   实际加工过程中，树脂本身同样可能发生黄变、氧化或降解。例如PC、PA等工程塑料加工温度较高，若加工条件控制不当，即使颜料本身耐热性能良好，也可能因树脂变色而影响最终颜色。因此，颜料耐热性能并不能完全代表制品最终的耐热表现。

4. 此外，颜料与助剂之间也可能产生相互作用。
   抗氧剂、润滑剂、阻燃剂以及部分金属离子都有可能改变颜料在高温下的稳定性，因此实际配方仍需通过试样验证。

三、高耐温颜料主要有哪些类型？

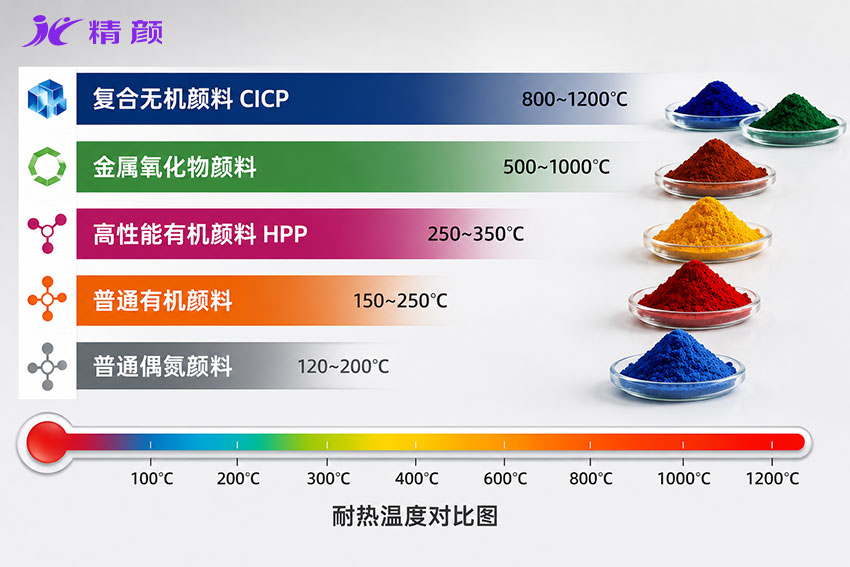

目前工业应用中的高耐温颜料大致可以分为三大类：复合无机颜料（CICP）、金属氧化物颜料以及高性能有机颜料（HPP）。三类产品在耐热性能、颜色鲜艳度、耐候性和成本方面各有特点。

1、复合无机颜料（CICP）

复合无机颜料通常采用高温固相反应制备，形成稳定的尖晶石型或金红石型晶体结构，因此具有目前颜料中最优异的耐热性能。

除耐高温外，其耐候性、耐光性、耐化学品性能也十分突出，长期户外使用仍能保持稳定颜色，因此广泛应用于建筑外墙、工业设备、汽车零部件以及工程塑料等领域。

代表产品包括钛镍黄、钴蓝、钴绿、铁铬黑、铜铬黑、锰铁黑等。

虽然价格相对较高，但对于高端工程塑料及长期户外产品而言，其综合性能优势十分明显。

2、金属氧化物颜料

金属氧化物颜料是工业领域应用历史最长、用量最大的无机颜料之一。

相比复合无机颜料，其颜色种类较少，但成本更低，耐热性能依然十分优秀，在建筑材料、水泥制品、普通塑料及工业涂料中应用广泛。

典型产品如下：

对于成本敏感型产品而言，金属氧化物颜料依然具有较高的性价比。

3、高性能有机颜料（HPP）

随着有机颜料技术的发展，越来越多高性能有机颜料已经能够满足工程塑料和高端工业涂料的耐热要求。

相比无机颜料，高性能有机颜料最大的优势在于颜色鲜艳、着色力高、透明度好，因此广泛应用于汽车漆、高端塑料、包装油墨以及电子产品外观件。

近年来，高性能有机颜料正逐渐替代部分传统颜料，在保持鲜艳颜色的同时兼顾耐热和耐候性能。

四、高耐温颜料如何选型？

很多企业在选择颜料时，往往首先询问："这款颜料耐多少度？"

实际上，仅依据耐热温度进行选型并不全面。真正合理的选型，应综合考虑加工温度、使用环境、颜色要求以及成本等多个因素。

一个比较实用的思路，是建立"加工温度+使用环境"的二维选型模型。

首先，应根据树脂加工温度排除耐热性能不足的产品。例如PE、PP加工温度通常不超过230℃，多数高性能有机颜料均可满足要求；而对于PPS、PEEK等加工温度超过320℃的材料，则通常需要选择复合无机颜料。

其次，应结合产品最终使用环境进行判断。室内产品主要关注加工耐热，而长期户外产品则必须兼顾耐光性和耐候性，否则即使加工时颜色稳定，长期使用过程中仍可能出现褪色。

最后，再结合颜色饱和度、遮盖力、环保法规及成本预算，选择最适合的方案，而不是单纯追求耐热等级最高的颜料。

实际应用中，可参考下表进行初步判断。

可以看出，真正决定颜料选型的，并不是某一个指标，而是多个性能之间的综合平衡。

五、不同行业中的高耐温颜料应用分析

不同材料体系的加工温度、使用环境以及性能要求存在较大差异，因此高耐温颜料并没有一种能够适用于所有应用场景。实际选型时，应结合加工工艺、产品用途及成本预算进行综合考虑。

5.1 塑料行业

塑料加工是高耐温颜料应用最广泛的领域之一。随着工程塑料在汽车、电子、电器、新能源及医疗设备等行业的普及，越来越多树脂的加工温度已经达到280℃以上，这对颜料的耐热性能提出了更高要求。

例如，普通PE、PP制品通常在180～230℃完成加工，大多数高性能有机颜料即可满足要求；而PA、PET、PBT、PC等工程塑料加工温度普遍超过260℃，如果继续采用普通偶氮颜料，很容易在加工过程中发生色相变化、着色力下降甚至分解。

不同塑料树脂对颜料的要求可参考下表。

需要指出的是，并不是所有工程塑料都必须使用价格较高的复合无机颜料。例如，对于黑色、深灰色等深色制品，在满足耐热要求的前提下，部分改性氧化铁或铁铬黑仍具有较高的性价比。因此，合理的选型应以满足性能要求为前提，而不是单纯追求最高等级产品。

5.2 粉末涂料行业

粉末涂料通常采用180～220℃固化工艺，加工温度虽然低于工程塑料，但由于固化时间较长，对颜料热稳定性的要求同样较高。

此外，建筑铝型材、护栏、门窗、幕墙等户外产品长期暴露于紫外线、高温及雨水环境中，因此粉末涂料使用的颜料不仅需要耐热，还应具备优异的耐候性和耐光性。

对于户外耐久性要求较高的产品，复合无机颜料和高性能有机颜料仍是目前的主流选择；而室内装饰类产品，则可根据颜色要求及成本预算灵活选择。

值得注意的是，对于浅色粉末涂料，应优先采用金红石型钛白粉，以获得更好的耐候性和长期颜色稳定性。

5.3 工业涂料行业

工业涂料涵盖汽车OEM漆、汽车修补漆、工程机械涂料、轨道交通涂料、船舶涂料、防腐涂料等多个领域，对颜料综合性能要求较高。

相比普通装饰涂料，工业涂料更关注长期耐候、耐紫外线、耐化学品以及耐热性能，因此通常采用高性能有机颜料与复合无机颜料相结合的方案。

例如汽车车身颜色，不仅需要鲜艳的色彩，还要保证多年户外使用后颜色保持稳定；而工程机械、港口设备等产品，则更强调耐候及耐腐蚀性能。

目前常见颜色推荐如下。

对于长期户外产品，仅满足耐热要求并不足够，还应充分考虑耐候性能，否则即使加工过程中颜色稳定，长期使用后仍可能出现褪色或失光现象。

5.4 油墨行业

与塑料相比，大部分油墨的加工温度相对较低，但在金属印刷、热固化油墨及高温转印等应用中，颜料同样需要具备良好的耐热性能。

例如印铁油墨通常需要经过较高温度的烘烤固化，如果颜料耐热不足，容易导致颜色偏暗、光泽下降或迁移。

此外，部分电子产品标识油墨、玻璃油墨以及陶瓷装饰油墨，还需要在更高温度下进行烧结，因此对颜料稳定性的要求更高。

目前行业内通常根据加工工艺选择不同类别的颜料：

5.5 陶瓷及耐火材料行业

陶瓷行业属于高耐温颜料应用最极端的场景之一。陶瓷釉料烧成温度通常可达到1000℃以上，普通有机颜料在此温度下已经完全失去着色能力，因此只能采用具有高温稳定晶体结构的无机颜料或陶瓷色料。

例如钴蓝、铬绿、锆镨黄以及部分包裹型颜料，均能够在高温烧结过程中保持较好的颜色稳定性，因此广泛应用于建筑陶瓷、日用陶瓷及搪瓷产品。

不过，由于陶瓷行业的选型标准与塑料、涂料存在明显差异，实际应用时仍应结合烧成制度及釉料体系进行测试。

六、高耐温颜料选型流程

在实际项目开发过程中，建议按照以下思路进行选型，而不是仅依据产品说明书中的耐热温度进行判断。

首先，应明确材料体系及加工工艺，包括树脂类型、加工温度、保温时间以及加工设备。随后，根据加工温度筛选满足耐热要求的颜料，再结合产品是否长期户外使用，确定耐候等级需求。

在此基础上，再根据颜色、遮盖力、透明度、迁移性、环保法规及成本预算进行进一步筛选，最终通过实际打样验证确定方案。

整个流程可归纳如下：

加工温度 → 耐热筛选 → 使用环境分析 → 颜色要求 → 法规要求 → 成本评估 → 打样验证

需要强调的是，即使颜料资料中标注了耐热温度，也建议在最终应用体系中进行实际测试。因为不同树脂、助剂以及加工条件都可能影响颜料的最终表现。

七、高耐温颜料的发展趋势

近年来，高耐温颜料的发展不仅体现在耐热性能的提升，更逐渐向高耐候、多功能以及环保方向发展。

随着新能源汽车、光伏组件、储能设备、高端电子产品以及建筑节能材料的快速增长，下游行业对颜料提出了更高要求。例如新能源汽车中的高压连接器、动力电池周边塑料件以及充电设施，普遍采用PA、PBT、PPS等耐高温工程塑料，这些应用推动了高性能有机颜料和复合无机颜料的持续发展。

另一方面，近红外反射颜料也越来越多地应用于建筑节能涂料、冷屋面系统及工业设备表面，凭借优异的近红外反射性能，可有效降低材料吸热，提升建筑及工业设备的隔热性能。

与此同时，全球环保法规不断完善，市场对于低迁移、高耐候、长寿命颜料的需求持续增加，未来高耐温颜料将在性能优化、颜色丰富性及加工适应性方面进一步提升。

八、总结

高耐温颜料的选型并不是简单地比较耐热温度，而是一个综合考虑加工工艺、使用环境、颜色要求、耐候性能及成本控制的系统性工作。

对于普通塑料制品，在满足加工温度要求的前提下，可优先考虑具有较高性价比的高性能有机颜料或改性无机颜料；对于工程塑料、户外粉末涂料及高端工业涂层，则建议优先选择具有优异耐候性能的高性能有机颜料或复合无机颜料，以保证产品长期稳定使用。

无论选择哪类产品，最终都应结合具体配方及加工条件进行实际验证，通过颜色稳定性、耐热性及耐候性测试确认方案是否满足应用要求。只有将材料性能与实际工艺充分结合，才能在保证产品质量的同时，实现性能与成本之间的最佳平衡。
