汽车涂料颜料选型指南：不同涂层应用要求、OEM与修补漆用颜料区别及常见问题

在汽车涂装体系中，颜料不仅影响车身颜色和视觉效果，同时也会影响涂层的耐候性、稳定性以及长期使用表现。现代汽车涂装体系通常由电泳底漆、中涂、底色漆和清漆等多个功能涂层组成，不同涂层在整个涂装体系中承担的作用不同，因此对于颜料性能的要求也存在明显差异。

例如，电泳底漆主要用于防腐、防锈以及提高车身耐久性，对颜料颜色表现要求相对较低，但更加关注颜料在体系中的稳定性、分散性能以及对电泳过程的影响；底色漆则直接决定汽车最终颜色和主要视觉效果，需要综合考虑高性能有机颜料、无机颜料以及效应颜料的合理组合；而汽车修补漆主要用于车辆局部维修，更加重视颜色匹配、调色效率以及施工适应性。

因此，汽车涂料用颜料的选择并不是简单根据颜色进行匹配，而需要结合涂层类型、树脂体系、施工工艺、耐候要求、外观效果以及长期稳定性进行综合评估。

本文将重点介绍不同汽车涂层中的颜料应用特点，分析汽车OEM涂料与修补漆对颜料性能要求的区别，并进一步探讨汽车涂料用颜料选型方法以及实际应用中的常见问题，为汽车涂料生产、配方开发及颜料选择提供参考。

一、不同汽车涂层中的颜料选择要求

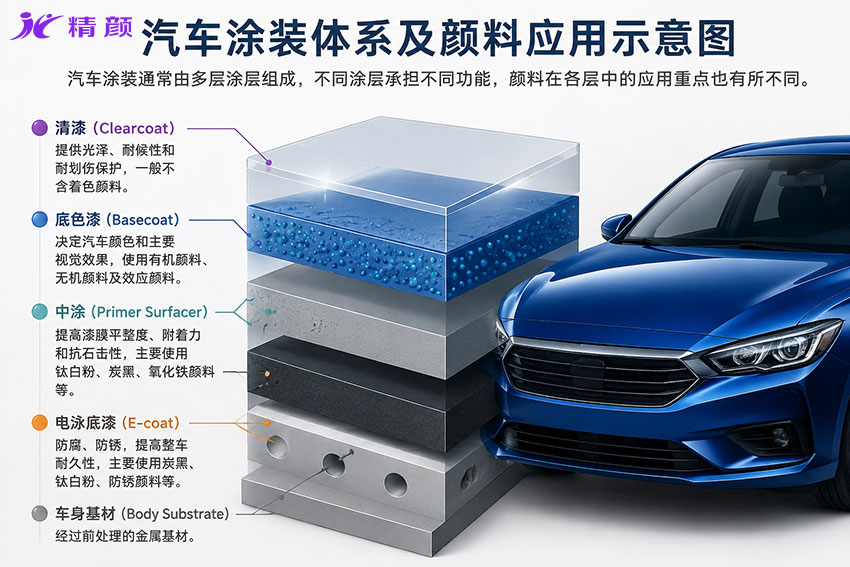

汽车涂料通常由多层结构组成，不同涂层承担的功能不同，因此颜料选型重点也有所区别。

1. 电泳底漆（Electrocoat, E-coat）

电泳底漆是汽车涂装体系中的第一道功能性涂层，主要作用是防腐、防锈及提高整车耐久性，颜色表现并不是其主要关注因素。

电泳底漆通常以炭黑、钛白粉、防锈颜料和填料为主要组成。用于电泳体系的颜料需要重点关注以下几个方面：

• 与电泳树脂及颜料浆树脂的相容性；
• 在槽液中的分散稳定性和沉降倾向；
• 可溶性离子、杂质及电导率控制；
• 长期储存稳定性。

相比颜色表现，电泳底漆更加关注整个体系的稳定运行和长期防护性能，因此选用的颜料需要经过严格的槽液相容性验证，以避免影响电泳过程以及最终涂层性能。

2. 中涂（Primer Surfacer）

中涂位于电泳底漆和底色漆之间，主要用于提高漆膜平整度、附着力、抗石击性以及底面漆之间的配套性能。

中涂常用颜料包括：钛白粉、炭黑、氧化铁颜料及其他无机颜料。

由于中涂主要承担功能性作用，因此对颜色要求相对较低，但需要兼顾遮盖力、分散性、耐热性和施工稳定性，以保证中涂漆膜具有良好的填充性能以及与上下涂层之间的配套附着力。

3. 底色漆（Basecoat）

底色漆直接决定汽车的颜色和主要视觉效果，是汽车涂料体系中颜料使用最丰富的一层。

根据颜色要求，通常需要将高性能有机颜料、无机颜料以及效应颜料（铝颜料、珠光颜料等）进行合理组合，以获得目标颜色及特殊视觉外观效果。

汽车底色漆不仅要求颜色准确，还需要兼顾耐候性、施工性能、批次一致性及长期稳定性。

对于水性底色漆，需要特别关注颜料在水性树脂中的润湿分散、储存稳定性以及与效应颜料的相容性。此外，配方黏度和流变控制也会影响铝片、珠光片的定向排列，从而影响最终金属效果和随角颜色表现。

4. 清漆（Clearcoat）

清漆通常不含着色颜料，其主要作用是保护底色漆并提供光泽、耐候性和耐划伤性能。

虽然清漆本身一般不添加着色颜料，但其透明度、流平性以及耐候性能会直接影响底色漆的最终视觉效果。

部分高性能清漆中会添加紫外线吸收剂（UVA）或受阻胺光稳定剂（HALS）等功能性助剂，这些功能性助剂能够提高涂层体系的抗紫外老化能力，对保持汽车颜色长期稳定具有重要作用。

5. 汽车修补漆（Automotive Refinish Coatings）

汽车修补漆主要用于车辆局部维修，更加重视颜色匹配、施工适应性和快速调色性能。所用颜料需要具有良好的易分散性、批次稳定性、色相稳定性以及颜色重现性。

修补漆的颜色数据库通常由多种基础色母组成，因此，颜料着色力或色相的细微变化都可能影响最终配色结果。由于修补漆需要尽可能接近原车颜色，所以颜料不仅需要满足基本颜色要求，还需要具备良好的调色适应性和施工稳定性。

二、汽车OEM涂料与修补漆对颜料要求有什么区别？

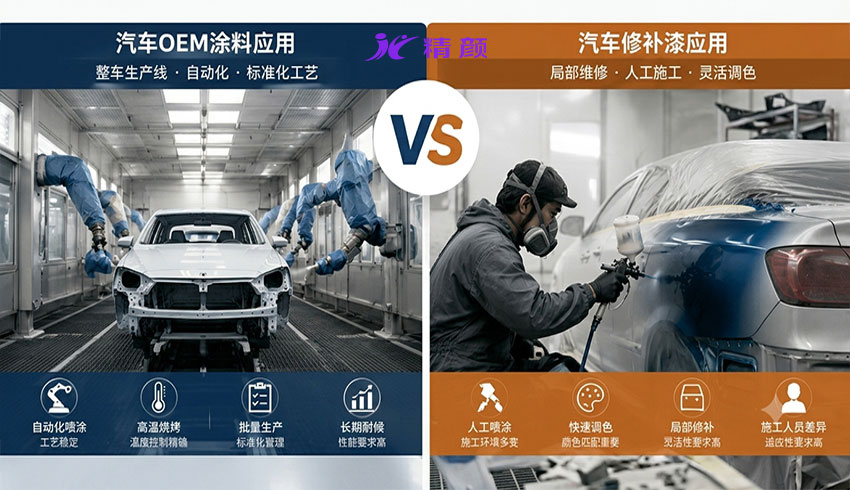

虽然汽车原厂涂料（OEM）和汽车修补漆使用的颜料种类有许多相同之处，但由于生产方式、施工环境和使用目的不同，两者对颜料性能的关注重点并不完全一致。汽车OEM涂料主要应用于整车生产线，采用自动化喷涂和标准化烘烤工艺，对颜料的长期耐候性、耐热性、批次一致性以及生产稳定性要求非常高。

由于同一车型往往需要持续生产多年，因此颜料供应商不仅需要保证产品性能稳定，还需要保证不同批次产品在颜色、粒径分布以及分散性能方面保持一致，以确保整车颜色的一致性。相比之下，汽车修补漆主要用于车辆局部维修，更关注颜色重现能力和施工适应性。

在修补过程中，需要尽可能使新喷涂区域与原车颜色保持一致，因此颜料需要具备：

• 良好的着色力；
• 稳定的色相表现；
• 优异的分散性能；
• 良好的调色性能；
• 稳定的批次一致性。

同时，不同品牌修补漆色母之间还需要具备良好的配伍性，以满足现场快速调色和施工需求。

此外，汽车修补漆施工环境变化较大，喷枪设备、施工人员经验、环境温湿度以及干燥条件等因素都会影响最终颜色表现。因此，修补漆通常更加关注颜料的施工宽容度和色差控制能力，而OEM涂料则更强调长期耐候性、自动化生产稳定性以及批量一致性。

需要说明的是，OEM认可的颜料并不一定完全适用于汽车修补漆；同样，修补漆中表现良好的颜料，也未必能够满足汽车原厂长期耐候性和批量一致性的要求。因此，汽车涂料用颜料应根据具体涂层体系、施工工艺及性能要求进行选型，而不能简单照搬其他体系的配方。

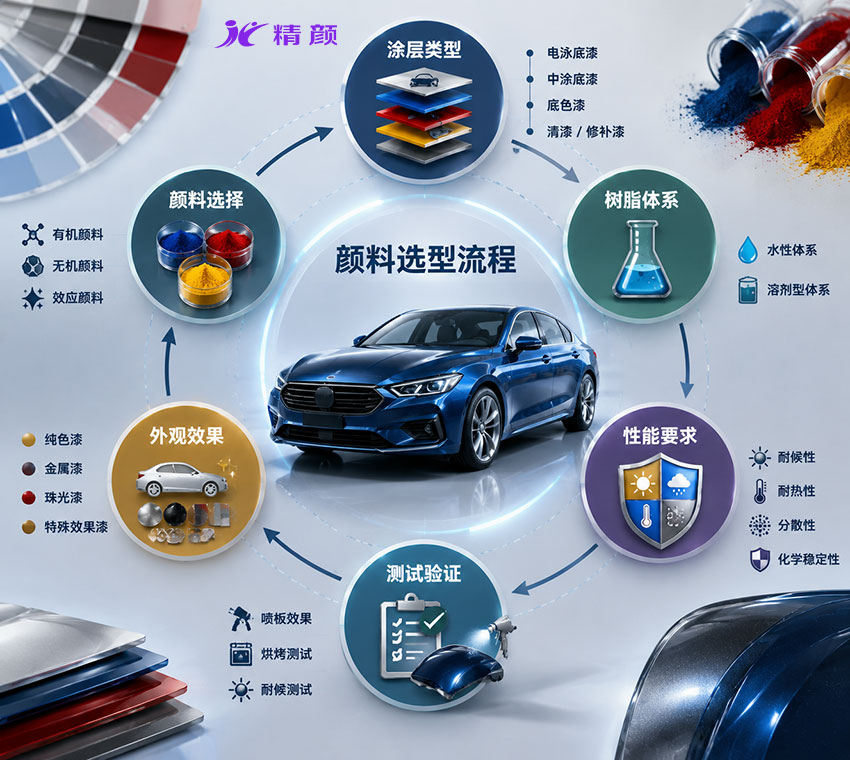

三、汽车涂料颜料如何选型？

汽车涂料用颜料的选择不仅关系到最终颜色效果，还会影响涂层的耐候性、施工性能、长期稳定性以及生产成本。实际选型过程中，需要结合具体应用环境、涂层结构以及生产工艺进行综合分析，而不能仅依据某一项性能指标进行判断。通常情况下，汽车涂料用颜料的选择需要重点考虑以下几个方面：

1. 涂层类型与功能

首先需要明确颜料应用于：

• 电泳底漆；
• 中涂；
• 底色漆；
• 汽车修补漆。

不同涂层承担的功能不同，因此对于颜料性能的要求也存在明显差异。

例如：

电泳底漆更加关注体系稳定性、防护性能以及与电泳过程的匹配性；

中涂更加关注遮盖力、填充性能以及施工稳定性；

底色漆更加关注颜色表现、耐候性和外观效果；

修补漆则更加关注颜色匹配、调色性能以及施工适应性。

2. 树脂体系与施工工艺

汽车涂料体系主要包括水性体系、溶剂型体系以及高固体分体系，不同体系对于颜料的润湿、分散以及储存稳定性能要求不同。

同时，固化温度、烘烤时间、施工方式以及成膜条件都会影响颜料最终表现。颜料需要与树脂、助剂以及整体配方体系保持良好适配，才能保证最终涂层性能。

例如，在水性汽车涂料体系中，颜料需要具有良好的水性润湿性能和分散稳定性，否则容易出现储存过程中絮凝、返粗或者颜色变化等问题。在高温烘烤体系中，则需要关注颜料的耐热稳定性，避免加工过程中发生颜色变化或性能下降。

3. 耐候等级与使用环境

汽车长期暴露于户外环境，需要面对：

• 紫外线照射；
• 高低温变化；
• 雨水侵蚀；
• 化学介质影响。

因此颜料需要具备良好的耐光性、耐候性以及耐化学稳定性。

对于高端车型或者长期户外使用环境，通常需要采用具有更高耐候等级的高性能颜料体系，以保证车身颜色长期稳定。

4. 颜色与外观效果

除了性能要求外，汽车颜色开发还需要考虑外观效果。

现代汽车颜色已经不仅局限于传统纯色，而是包含大量金属漆、珠光漆以及特殊效果颜色。

因此，颜料选择不仅需要考虑色相准确性，还需要综合考虑透明度、遮盖力、饱和度以及与效应颜料之间的配合效果。

特别是在金属漆和珠光漆应用中，铝颜料、珠光颜料等效应颜料的排列状态会直接影响最终的随角颜色表现。

5. 产品品质与合规性

汽车行业对于供应链稳定性要求较高，除了颜色和性能之外，还需要关注：

• 稳定的批次一致性；
• 良好的分散性能；
• 符合汽车行业相关法规；
• 汽车厂材料限制要求。

稳定可靠的颜料供应体系，是保证汽车量产过程中颜色一致性的重要基础。

需要特别强调的是：颜色索引号（Color Index，简称C.I.）只是国际通用的颜料分类方式，用于表示颜料所属的化学类别，例如PR254表示颜料红254，PB15:3表示颜料蓝15:3。

相同颜色索引号并不代表产品性能完全相同。不同生产厂家在晶型控制、粒径分布、表面处理、后处理工艺及分散性能等方面可能存在明显差异，因此其耐候性、着色力、透明度、流变性能及施工稳定性也可能有所不同。

因此，颜色索引号可以作为选型参考，但不能作为最终依据。颜料技术资料可以作为初步筛选参考，但最终仍应结合具体树脂体系和施工工艺，通过分散实验、喷板测试、烘烤验证及耐候测试进行确认，才能获得稳定的颜色表现和长期可靠的漆膜性能。

在汽车涂料实际开发过程中，除了需要根据涂层类型和应用要求进行颜料选型外，还需要了解不同颜料类别本身的性能特点。关于汽车涂料中常用高性能有机颜料、无机颜料以及效应颜料的种类、性能要求和应用特点，可参考《汽车涂料用颜料有哪些？性能要求及常用颜料类型介绍》。

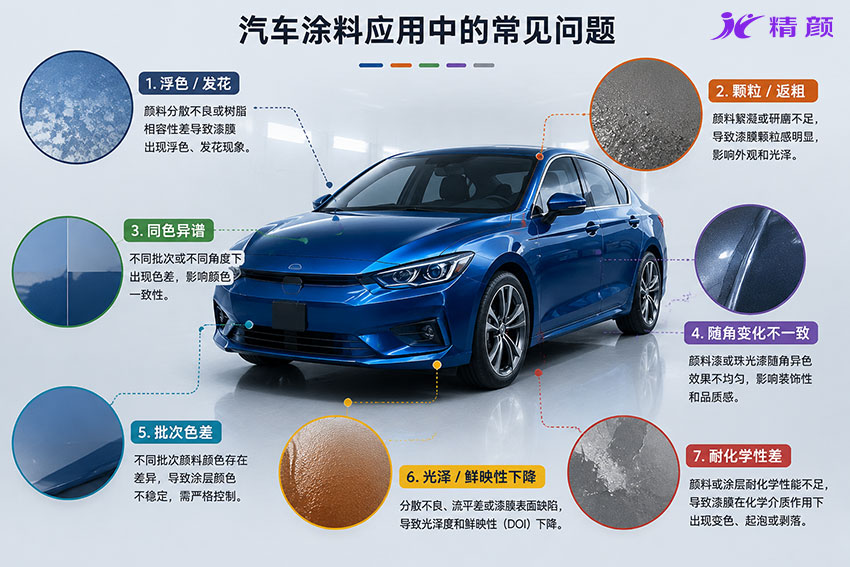

四、汽车涂料应用中的常见问题

汽车涂料对颜色一致性和施工质量要求较高，在颜料应用过程中，如果颜料选择、分散工艺或配方设计不合理，容易出现一些典型问题。

1. 浮色和发花

浮色和发花是汽车涂料及工业涂料中常见的外观缺陷，通常与不同颜料之间的密度差异、粒径分布、表面性质以及分散稳定性有关。

在涂膜干燥过程中，如果颜料颗粒发生迁移或重新聚集，可能导致漆膜表面出现：

• 颜色不均；
• 色相变化；
• 局部发花。

此外，溶剂挥发速度、体系流变性能、树脂相容性以及施工条件也可能影响最终涂层效果。

改善浮色和发花问题，需要从颜料选择、分散剂匹配、树脂体系以及施工参数等多个方面综合调整，而不是单纯增加研磨时间。

2. 絮凝和返粗

颜料絮凝和返粗通常发生在涂料或色浆储存过程中。

当颜料颗粒之间缺少足够的稳定作用时，细小颜料颗粒可能重新聚集形成较大的聚集体，导致细度下降、黏度变化、着色力降低以及漆膜颜色和外观性能变差。

造成絮凝和返粗的原因通常包括：

• 分散剂选择不合适；
• 颜料表面稳定性不足；
• 树脂相容性较差；
• 储存条件变化。

改善这类问题需要从颜料选择、分散剂匹配、研磨工艺以及配方体系等多个方面综合调整。选择具有良好分散稳定性的颜料产品，并建立合理的分散体系，是提高汽车涂料长期储存稳定性的关键。

3. 同色异谱

同色异谱是指两种颜色在一种光源下看起来接近，但在另一种光源或观察条件下产生明显色差的现象。这种情况通常是由于两种颜色虽然具有相似的视觉表现，但其光谱反射特性存在差异所导致。

在汽车涂料应用中，同色异谱问题主要影响汽车OEM颜色开发和汽车修补配色。特别是在修补漆应用中，如果颜料组合与原厂涂层的光谱反射特性存在差异，即使在某一标准光源下颜色匹配，也可能在日光、室内光源或不同观察角度下出现明显偏差。

因此，在汽车涂料配方设计和颜色匹配过程中，不能仅关注单一光源下的色差数据，还需要结合分光测色、多光源评价以及实际喷板对比，综合判断颜色一致性。

选择颜料时，应充分考虑不同颜料的光谱特性、透明度、遮盖力以及复配后的综合色效果，以降低同色异谱风险，确保汽车涂层在不同使用环境下保持稳定的颜色表现。

4. 金属漆颜色一致性与随角效果控制

金属漆和珠光漆的最终外观不仅取决于着色颜料，还受到铝颜料或珠光颜料的片径分布、排列状态、喷涂工艺以及涂膜结构等多种因素影响。

由于效应颜料具有明显的方向性，其颜色表现会随着观察角度和光线条件发生变化。因此，即使采用相同的颜料配方，如果：

• 喷涂距离不同；
• 雾化压力不同；
• 膜厚存在差异；
• 施工环境变化；
• 颜料排列状态不同；

也可能导致金属感、闪烁效果以及随角颜色表现出现明显变化。

在汽车OEM和修补漆应用中，金属漆颜色评价不能仅关注正面色差，还需要综合考虑不同角度下的明度变化、色相变化以及随角效果。

实际开发过程中，通常需要结合标准喷板、多角度分光测色以及实际施工验证，确保最终外观效果与目标颜色保持一致。

5. 批次色差控制

汽车OEM车型通常需要多年持续生产，因此不同生产批次之间保持稳定的颜色一致性非常重要。

批次色差不仅与颜料本身的质量有关，也受到晶型变化、粒径分布、表面处理、着色力以及分散状态等因素影响。即使属于同一颜色索引号的颜料，如果批次间性能存在差异，也可能导致最终漆膜出现颜色波动。

在实际量产过程中，除了控制颜料本身的关键性能指标外，还需要统一分散工艺、施工参数和颜色检测标准，并通过标准化的色差评价体系（如ΔE控制）确保不同批次之间保持稳定一致的颜色表现。

6. 漆膜光泽和鲜映性下降（Gloss and DOI Loss）

汽车高品质外观不仅取决于颜色准确性，还取决于漆膜的光泽度和鲜映性（DOI, Distinctness of Image）。尤其对于高档汽车涂层，清晰的倒影效果和表面平整度是评价漆膜外观的重要指标。

颜料分散不充分、颗粒重新聚集、漆膜橘皮、流平不良、底材状态以及清漆施工异常，都可能导致：

• 漆膜表面光泽降低；
• 倒影清晰度下降；
• 外观品质降低。

实际评价过程中，需要综合考虑：

• 颜料分散细度；
• 粒径分布；
• 喷板表面状态；
• 光泽度；
• 倒影清晰度。

而不能仅依靠单一细度指标判断。

对于高要求汽车涂层，还需要结合实际施工条件和完整涂层体系进行综合评价。

五、汽车涂料用颜料的发展趋势

随着汽车涂料不断向水性化、低VOC、高耐久以及高装饰性方向发展，汽车颜料也在持续向更高性能、更稳定和更环保的方向升级。未来颜料的研发不仅关注颜色表现，还更加重视长期耐候性、施工稳定性以及与环保型树脂体系的适配能力。

在汽车OEM涂料领域，水性体系中的分散稳定性、无铅无铬配色方案、低环境负荷生产工艺以及更严格的供应链合规要求，将成为高性能颜料的重要发展方向。与此同时，标准化预分散色浆、多角度数字测色以及计算机辅助配色技术将得到更加广泛的应用，提高颜色匹配效率和批次一致性，进一步满足汽车制造对颜色精度和生产效率的要求。

对于金属漆和珠光漆，颜色评价也将逐步从传统色差控制扩展到更加全面的外观评价体系。未来除了关注传统色差（ΔE）控制外，还需要综合考虑随角颜色（Color Travel）、闪烁效果（Sparkle）、颗粒感（Graininess）以及表面纹理等综合外观指标，从而实现更加丰富且稳定的车身视觉效果。

六、结语

汽车涂料用颜料的选择，本质上是在颜色表现、长期稳定性和应用性能之间寻找平衡。一个合适的颜料体系，不仅需要满足汽车设计阶段对于颜色、透明度、遮盖力以及特殊外观效果的要求，同时还需要适应实际生产过程中的分散、施工、固化以及长期使用环境。

在汽车涂料开发过程中，颜料性能并不是独立存在的，而是与树脂体系、助剂、施工工艺以及整体涂层结构共同决定最终效果。因此，颜料技术资料和实验室测试数据只能作为初步选型依据，实际应用中的分散实验、喷板测试、烘烤验证以及耐候测试仍然是判断颜料适用性的关键。

随着汽车工业不断向水性化、低VOC、高耐久以及个性化外观方向发展，汽车涂料用颜料也将持续向高性能、高稳定性以及环保化方向升级。未来，高耐候有机颜料、环保无机颜料、功能性效应颜料以及数字化配色技术将在汽车涂装领域发挥更加重要的作用。对于汽车涂料企业而言，选择合适的颜料不仅是在选择一种颜色，更是在选择能够满足长期质量要求、生产稳定性以及市场需求的整体解决方案。
