什么是颜料红255 | 性能用途及与颜料红254区别有哪些?
- 名称:颜料红255
- 俗称:Irgazin DPP 红 5G
- 色相/色光:黄光红色
- 化学类别:吡咯并吡咯二酮有机颜料
- 特点:高遮盖,高耐光、耐气候牢度,耐溶剂,易分散
- 应用:高档工业涂料、包装印墨、装饰印墨
- 更新日期:2025-07-03
- 点击索要样品 查询相关产品
颜料红255(Pigment Red 255)合成方法、特点应用及与颜料红254区别解析
颜料红255(Pigment Red 255)是一种高性能的DPP类有机颜料,其化学名称为3,6-二苯基-2,5-二氢-吡咯并[3,4-c]吡咯-1,4-二酮,作为吡咯并吡咯二酮结构的有机颜料,颜料红255呈现出亮黄光红色,色彩鲜艳明亮,具有良好的遮盖力和卓越的耐久性,广泛应用于高端工业涂料、汽车漆、包装印墨、装饰印墨及塑料等领域。
基本信息
- 中文名称:颜料红255
- 英文名称:Pigment Red 255
- CAS号:54660-00-3
- C.I.结构号:561050
- 化学文摘名称:3,6-diphenyl-2,5-dihydro-Pyrrolo[3,4-c]pyrrole-1,4-dione;
- 颜料类别:有机颜料
- 化学结构:吡咯并吡咯二酮类
- 分子式:C₁₈H₁₂N₂O₂
- 相对分子量:288.30
-

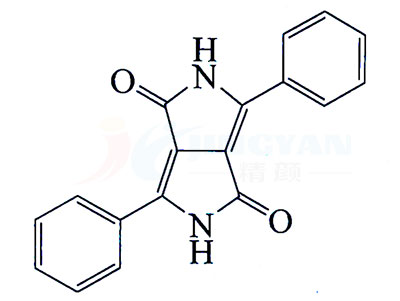

分子结构:

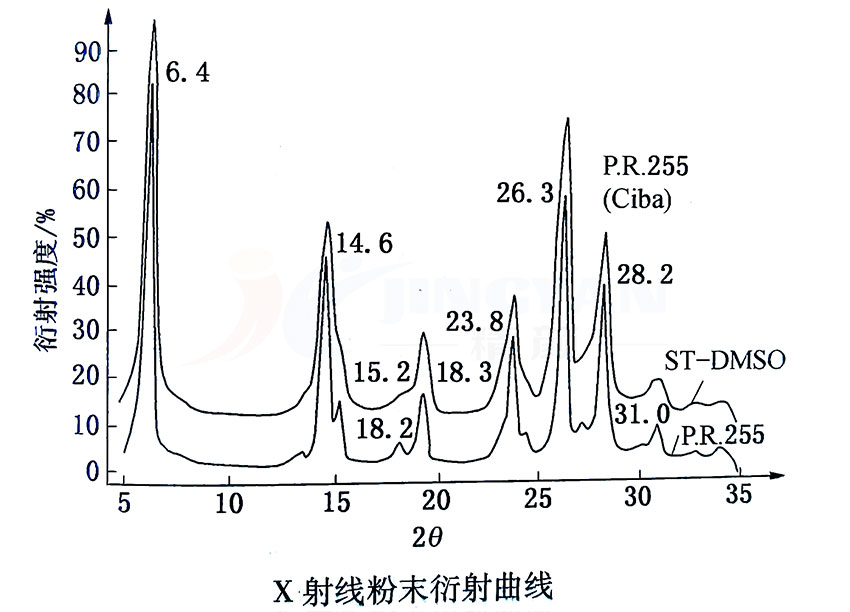

物理化学性能
性能项目 | 参数值 |
---|---|

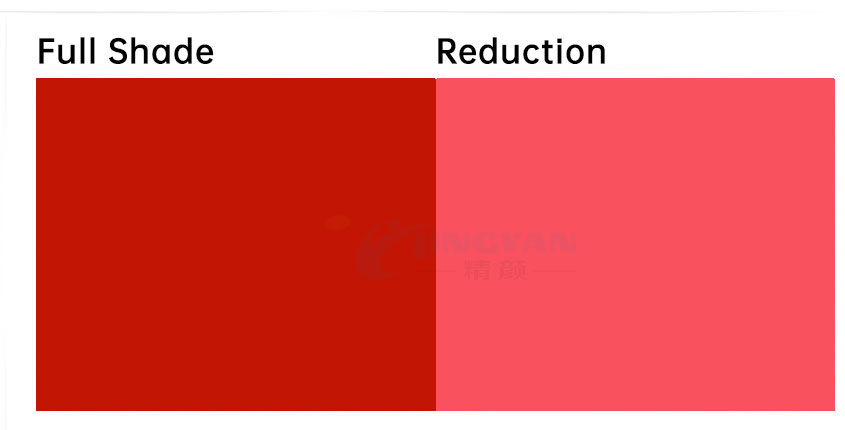

色相或色光 | 亮黄光红 |
密度 | 1.39 g/cm³ |
比表面积 | 15 m²/g |
耐光牢度 | 8级 |
遮盖力 | 非透明型 |
外观 | 红色粉末 |
合成方法
颜料红255的制备工艺相对成熟,主要通过以下步骤合成:
-
在叔戊醇溶液中加入金属钠,通入氮气,升温至100℃,反应至金属钠完全溶解;
-
降温至80℃,加入苯腈,继续升温至100℃;
-
缓慢加入丁二酸二乙酯的叔戊醇溶液,在105-110℃下保温反应;
-
反应结束后蒸出溶剂,得到粗品颜料;
-
粗品在30%氢氧化钠溶液和甲醇中,20-50℃球磨数小时,水洗、干燥后制得成品颜料红255。

产品性能与应用
颜料红255是市场上重要的DPP品种,凭借其高遮盖力、优异的耐光性和耐候性,以及良好的耐热性和出色的耐酸碱、耐溶剂性能,广泛应用于油漆涂料、印刷油墨、塑料和橡胶等领域,尤其适合高端工业表面处理,特别是汽车OEM原始设备制造商用漆。具体应用如下:
-
油漆涂料:推荐用于高档工业涂料、水性涂料、溶剂型涂料、卷材涂料、粉末涂料以及汽车涂料,尤其适用于汽车底漆(OEM),在烘烤瓷漆中可耐热140℃/30分钟,粉末涂料着色耐热可达200℃。
-
印刷油墨:广泛应用于包装印刷油墨、装饰性印刷油墨、胶印油墨、水性油墨、溶剂型油墨;也可用于纺织品印花工艺。
-
塑料塑胶:适用于硬质及增塑PVC、PE、PP、POM、PU、PS、AS、ABS等塑料制品,以及橡胶制品。
颜料红255与254区别
颜料红255与同系列的颜料红254同属DPP类高性能红色有机颜料,但两者在色相和性能上存在一些差异:
-
色相区别:颜料红254呈中性大红色,相较之下颜料红255呈现更偏黄光的猩红色调;
-
遮盖力:254红为半透明至不透明;颜料红255具有更强的遮盖力,适用于要求高遮盖效果的应用场合;
-
耐溶剂性能:颜料红254的耐溶剂性稍优于颜料红255,但255在耐光性和耐候性方面表现更为出色;
-
推荐应用:两者都广泛用于高端工业涂料和汽车涂料,颜料红255更适合需要强遮盖力和高耐候性的汽车OEM底漆、粉末涂料;颜料红254则更适合溶剂接触较多、对耐溶剂性有更高要求的场合。

总结
颜料红255作为DPP类高性能有机颜料中的重要品种,凭借鲜艳的色彩、卓越的耐光性和优异的耐候性,广泛应用于各类高端涂料、塑料及印刷领域。尤其在需要高遮盖力与良好耐久性的汽车涂料和粉末涂料中,表现尤为出色。针对不同需求,用户也可结合同类型的颜料红254等型号综合选择,提升产品整体色彩表现和使用性能。
下一篇:暂无
