颜料蓝28（钴蓝）详解：高性能复合无机颜料的全面解析
颜料蓝28（Pigment Blue 28），又称钴蓝（Cobalt Blue），是一种具备尖晶石结构的混合金属氧化物复合无机颜料。这种稳定的晶体结构赋予其优异的化学稳定性、鲜明持久的蓝色光泽，以及出色的红外反射性能（反射率高于85%），使其成为高端工业中不可或缺的蓝色着色剂。钴蓝广泛应用于高温涂料、工程塑料、陶瓷、玻璃、军工及艺术创作等领域，并在诸多高性能材料体系中占据重要地位。本文将系统介绍该颜料的结构组成、性能特点、典型应用及制备方法，帮助您全面了解其独特价值与应用潜力。
一、基本信息
- 名称：颜料蓝28
- 英文名称：Pigment Blue 28
- 别名：钴蓝（Cobalt Blue）
- CAS号：1345-16-0
- C.I.结构号：77346
- EINECS编号：310-193-6
- 化学成分：钴/铝氧化物（CoO·Al₂O₃）
- 晶型结构：尖晶石型（Spinel）
二、主要性能特点
-

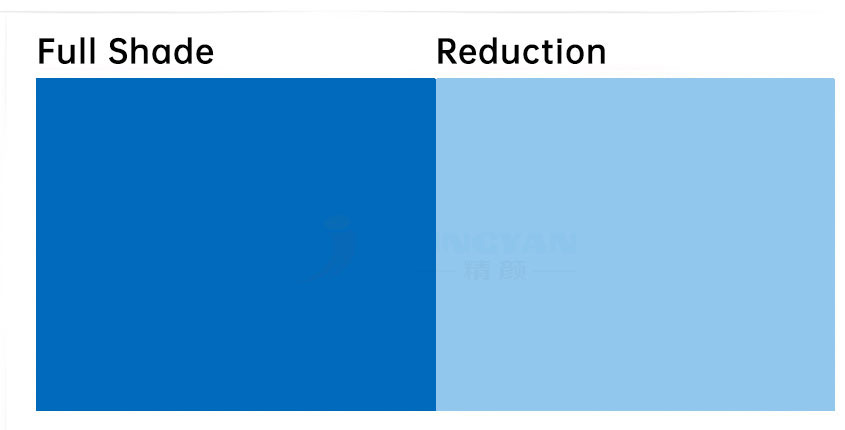

独特的色彩表现：钴蓝呈现出鲜明饱和的蓝色调，带有独特的红相底色，与偏紫的群青蓝相比，其底色调偏绿。这种鲜艳纯净的蓝色透着高贵之气，为涂层和制品带来优雅的视觉感受。虽然其着色力不及酞菁蓝等有机颜料，但色彩稳定性远超后者。
-
卓越的耐热性：颜料蓝28最显著的特点是其耐高温性能，可承受1000℃以上的高温，这是一般有机颜料甚至许多无机颜料难以企及的。这一特性使其成为高温环境应用的理想选择，如陶瓷烧制、高温涂料和工程塑料等领域。
-
优异的耐候性与耐光性：钴蓝在户外耐久性方面表现极为出色，耐光等级达最高的8级，耐候等级可达5级，能够长时间抵御紫外线照射而不褪色，尤其适合用于长期户外暴露的建筑材料、交通设施与军工产品。
-
稳定的耐化学性：钴蓝对酸、碱以及多数有机溶剂均具有优异的抵抗力。在pH ≤ 1的强酸和pH ≥ 13的强碱环境中仍能保持化学稳定性。经5%浓度的盐酸或氢氧化钠溶液浸泡24小时后，色差变化小于0.5个NBS单位（标准色差单位），表现出极强的耐化学腐蚀能力。
-
不渗色、不迁移：钴蓝颜料晶体结构稳定，不析出金属离子，不与基材发生迁移或渗色反应，有效保障了制品外观与性能的长期一致性，特别适用于对迁移性有严格要求的塑料与涂料体系。
-
优良的分散性与遮盖力：颜料蓝28粒径适中，易于分散于各类树脂体系中，具备良好的遮盖力和不透明性，可在使用中实现高效着色与均匀涂布。
-
出色的红外反射性能：钴蓝具备出色的红外反射率，是典型的“冷颜料”，能够有效反射太阳热能，降低材料表面温度。在军事伪装、防热涂料、建筑屋顶隔热等领域具有重要应用价值，可有效降低热积累并减少能源消耗。
三、主要应用领域
1. 涂料领域
- 高性能涂料：氟碳涂料（如PVDF体系）、汽车涂料（OEM与修补漆）、航空航天、船舶防腐涂料；
- 建筑装饰涂料：外墙涂料、屋顶反射隔热涂料、岩石壁画与历史修复涂料；
- 特种功能涂料：军用伪装涂料、道路标线涂料、耐高温排气系统涂料、红外反射与节能涂层；
- 工业与通用涂料：卷材涂料、粉末涂料、水性/油性工业涂层、金属表面防腐涂装、设备保护涂料；
2. 塑料领域
- 工程塑料：ABS、PC、PA、PET、PBT等高温加工塑料；
- 通用塑料：PVC、PE、PP、PS、SAN等；
- 色母粒：应用于高端色母配色，具有良好的分散性和相容性；
- 特种塑料：氟塑料、有机硅、热固性塑料等；
3. 陶瓷、搪瓷、玻璃
- 日用陶瓷与建筑陶瓷：釉上彩、釉下彩着色，适用于瓷砖、卫浴、陶艺等；
- 工程陶瓷与艺术陶瓷：绝缘陶瓷、结构陶瓷、蜂窝陶瓷、陶瓷滤芯、艺术雕塑陶瓷等高温烧结着色；
- 搪瓷制品：工业搪瓷、日用搪瓷、厨房用具搪瓷、建筑幕墙搪瓷等；
- 玻璃制品：彩色玻璃、科技玻璃、玻璃灯具；
4. 建筑材料
- 彩色建筑材料：彩色水泥、彩色混凝土、彩色砂浆、彩砂等；
- 屋顶与节能材料：屋面反射涂层、防热节能涂料，提升建筑节能性能；
5. 其它应用
- 艺术创作材料：用于高端油画、水彩、丙烯等艺术颜料体系，适合长期保存的绘画作品；
- 文物与壁画修复：用于古代壁画、雕塑、陶器、古籍装帧等文物修复项目；
- 高端文具与文创产品：如艺术级彩色铅笔、颜料笔、艺术印章、定制涂装文创产品等；
- 红外标识与感应系统：在某些特定红外识别或光学编码场景中用作被动反射标记材料。
四、制备方法
颜料蓝28（钴蓝）的工业生产工艺主要包括以下三种路线：
1. 碳酸钴法
将硫酸钴和钾明矾共同溶解后，加入碳酸钠溶液产生含碳酸钴和氢氧化铝的沉淀物。沉淀物经洗涤、过滤、干燥后，在1100～1200℃高温煅烧2～2.5小时，最终通过颜料颜色判断终点。煅烧产物经研磨、干燥后获得成品。
2. 硫酸钴法
将硫酸铝和硫酸钴按比例(约3:1)混合制成炉料，先在300～350℃脱水，再在1100～1200℃煅烧2.5小时。同样通过颜色变化判断反应终点，后续处理与碳酸钴法类似。
3. 氧化钴法
将氢氧化铝、四氧化三钴及少量氧化锌混合后，直接进行1100～1200℃的高温煅烧，制得晶体结构更稳定的钴蓝颜料粉末。这种方法原料成本较高，但工艺相对简单，产品纯度好。
列举的这三种方法均为高温固相反应路线，以颜料蓝色的最终色相作为工艺终点控制标准，最终都需要精细的研磨工艺来控制颜料粒径，这对产品的着色力、遮盖力和分散性有决定性影响。
五、市场与技术发展前景
颜料蓝28（钴蓝）因含有成本较高的钴元素（氧化钴或钴化合物），导致其生产成本显著高于普通无机颜料，因此主要应用于高端领域，限制了其在大众工业市场的广泛推广。随着纳米技术的发展，纳米级钴蓝颜料展现出新的应用潜力，例如在汽车灯具涂料中提升透光率，以及在电子显示领域发挥独特色彩优势。同时，科研人员通过掺杂锌等金属离子，积极优化钴蓝的色调与稳定性，期望在提升性能的同时降低生产成本，推动其更广泛的应用前景。
