塑料薄膜用颜料如何兼顾透明度和分散性？选型与应用指南

塑料薄膜广泛应用于食品包装、日化包装、农业覆盖膜及工业包装等领域，不同用途对薄膜的颜色、透明度和外观质量有着不同的要求。在透明或半透明彩色薄膜中，颜料不仅需要提供所需的色相和着色强度，还应尽量减少对薄膜透光性和清晰度的影响。同时，颜料还需要在树脂中充分分散，减少色点、色纹、颗粒凸起及局部颜色不均等问题。

透明度和分散性是塑料薄膜着色中相互关联的两个重要指标。透明度主要受到树脂本身的光学性能、颜料颗粒的光散射特性、添加量及薄膜厚度等因素影响，而分散性则反映颜料在塑料基体中被润湿、解聚并均匀分布的能力。即使选用了透明型颜料，如果在加工过程中形成较大的团聚颗粒，也可能导致薄膜雾度增加、透明度下降，并影响制品的外观质量。

因此，选择塑料薄膜用颜料时，不能只关注颜料本身是否透明，还需要结合实际树脂体系、分散性能和薄膜加工条件进行综合判断。

一、颜料的透明度与分散性有什么关系？

1. 颜料粒径对薄膜透明度的影响

颜料的透明度与其颗粒尺寸、粒径分布、晶体形态及其与树脂之间的折射率差异密切相关。对于许多有机颜料而言，较小的颗粒通常具有较低的光散射能力，有利于形成透明或半透明的着色效果；当颜料颗粒或团聚体的尺寸增大时，光散射可能增强，使薄膜出现发雾、浑浊等现象。

从光学原理来看，颜料颗粒尺寸与可见光波长之间的关系会影响光散射行为，但并不存在适用于所有颜料的统一粒径临界值。不同颜料的折射率、吸光特性及颗粒形态存在差异，即使具有相近的粒径，其透明度和遮盖力也可能明显不同。

不过，颜料颗粒并不是越细越好。较细的颜料颗粒具有更大的比表面积和较高的表面能，颗粒之间更容易产生相互吸引，形成难以分散的团聚体。部分细粒径颜料虽然具有良好的透明潜力，但如果表面处理或分散工艺不合适，反而可能难以发挥其应有的光学性能。

因此，薄膜颜料选型需要综合考虑原生粒径、粒径分布和实际分散状态，而不能仅凭平均粒径判断透明度。

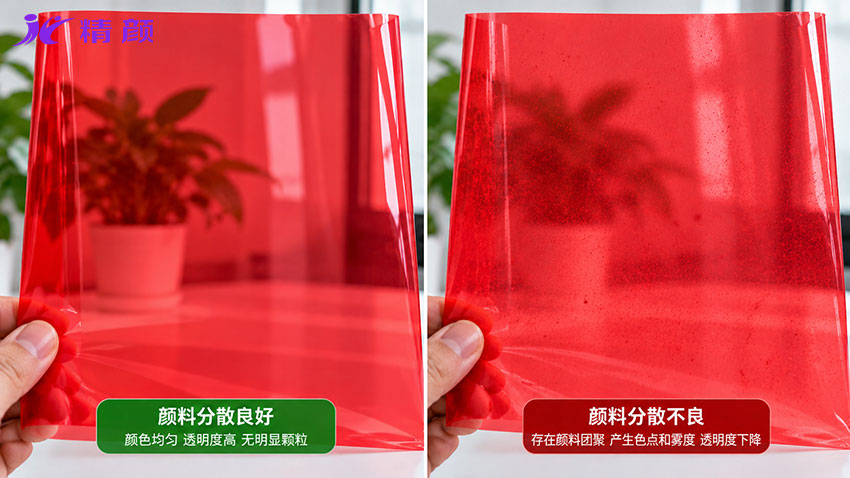

2. 颜料团聚为什么会影响薄膜外观？

颜料在生产、储存和加工过程中，原生颗粒可能相互聚集形成团聚体。塑料熔融加工时，如果这些团聚体没有被充分润湿和分散，就可能以较大颗粒的形式残留在薄膜内部或表面。

这些未充分分散的颜料颗粒可能产生局部光散射，增加薄膜雾度，还可能形成肉眼可见的色点、色斑或条纹。对于厚度较薄的包装膜，较大的硬质颗粒或团聚物还可能成为局部缺陷，影响薄膜表面平整度，严重时甚至造成薄膜破裂。

需要注意的是，颜料的分散过程主要是将团聚体分离成更小的颗粒集合或原生颗粒，并使其均匀分布在树脂中，而不是通过普通熔融混炼不断减小颜料的原生晶体尺寸。

3. 分散性越好，薄膜透明度就越高吗？

良好的分散性通常有利于透明型颜料发挥其原有的透明性能，但这并不意味着所有颜料经过充分分散后都能获得高透明度。

对于原本具有较强遮盖力的颜料，即使在树脂中分散均匀，也可能产生明显的光散射，形成不透明或半透明的着色效果。另一方面，薄膜的雾度还受到树脂结晶结构、表面粗糙度、加工条件及其他添加剂的影响，不能完全归因于颜料。

因此，分散性是发挥颜料透明性能的重要条件，但不能代替颜料本身的透明度要求。

二、影响塑料薄膜颜料透明度和分散性的主要因素

1. 颜料的化学类型与透明性

不同化学类型的颜料在透明度、着色力、耐热性和分散性能方面存在差异。酞菁类、偶氮类、喹吖啶酮类等有机颜料中，均有适用于透明或半透明塑料着色的商品型号。对于需要保持透光性的彩色薄膜，通常可以优先考虑透明型有机颜料。

部分适用于聚合物着色的溶剂染料，可以通过分子级溶解实现透明着色，减少不溶性颜料颗粒引起的光散射。但其适用性还受到溶解度、耐热性、迁移性及加工条件等因素限制，与不溶性颜料的选型要求有所不同。

对于以遮盖力为主要特征的颜料，如常规颜料级钛白粉，则更适合不透明或具有遮盖要求的薄膜应用。颜料化学类型和光学性能的选择，应以薄膜最终需要达到的透明或遮盖效果为依据。

2. 颜料表面处理与分散剂

颜料表面处理是改善分散性能的重要方法之一。通过适当的有机或无机表面处理，可以改变颜料颗粒的表面性质，改善其在树脂或分散介质中的润湿性能，并降低颗粒重新团聚的倾向。

在塑料着色中，部分聚合物型分散剂可以吸附在颜料颗粒表面，通过空间位阻作用减少颗粒之间的重新团聚。对于PE、PP等非极性聚烯烃体系，分散剂与载体树脂的相容性尤为重要。

但分散剂并不是添加越多越好。用量过高可能影响树脂加工性能、薄膜表面状态及光学性能，因此需要根据颜料类型、载体树脂和实际加工条件选择合适的分散体系。

3. 颜料添加量与薄膜厚度

颜料添加量直接影响塑料薄膜的颜色深度和透光表现。在其他条件相同的情况下，随着颜料浓度增加，薄膜对光线的吸收通常增强，颜色逐渐加深；对于存在明显光散射的体系，增加颜料用量还可能导致雾度上升。

薄膜厚度同样会影响最终的视觉效果。即使使用相同的颜料和添加比例，不同厚度的薄膜也可能表现出不同的透光率、颜色深度和视觉清晰度。

因此，比较不同颜料的透明性能时，应尽量保持树脂类型、薄膜厚度及加工条件一致，并根据测试目的选择相同添加量或相同颜色深度进行对比。

4. 树脂体系及其他添加剂

PE、PP等薄膜树脂的结晶行为、熔体黏度和加工条件存在差异，会影响颜料的分散状态和薄膜的光学性能。即使使用同一种透明颜料，在不同树脂体系中也可能呈现不同的透明效果。

此外，薄膜配方中的爽滑剂、抗粘连剂、成核剂及其他助剂，也可能通过改变薄膜表面状态、结晶结构或内部光散射行为影响雾度。因此，评价薄膜透明度时，不能将所有光学变化都归因于颜料。

三、PE和PP塑料薄膜应该如何选择颜料？

1. PE薄膜用颜料的选择

PE薄膜包括LDPE、LLDPE和HDPE等不同材料，常用于包装膜、农用薄膜及工业薄膜。对于透明或半透明的彩色PE薄膜，应优先考虑透明性良好、着色力较高、分散性能稳定的颜料型号，以减少不必要的光散射和颗粒缺陷。

对于薄膜厚度较小、外观要求较高的产品，还需要重点关注颜料团聚体的控制情况。即使颜料的耐热性满足加工要求，如果分散不充分，也可能产生明显的色点或影响薄膜表面质量。

此外，不同PE树脂的加工条件及最终薄膜光学性能存在差异，颜料的实际透明效果应结合具体薄膜配方进行比较。

2. PP薄膜用颜料的选择

PP薄膜常见于流延聚丙烯薄膜（CPP）、双向拉伸聚丙烯薄膜（BOPP）及其他包装应用。与PE薄膜相比，部分PP薄膜的加工温度较高，对颜料的热稳定性和加工适应性提出了不同要求。

对于透明彩色PP薄膜，应选择在相应加工温度下具有良好热稳定性、较高透明度和稳定分散性能的颜料。同时，还需要考虑PP树脂的结晶行为，以及成核剂、爽滑剂等其他添加剂对薄膜雾度和透明度的影响。

在BOPP等拉伸薄膜应用中，颜料团聚物或其他局部缺陷还可能影响薄膜的拉伸稳定性。因此，除了关注颜色和透明度，还应重视色母粒的分散质量及实际加工表现。

3. 不同薄膜应用的颜料选型重点

需要说明的是，并非所有塑料薄膜都要求高透明度。例如部分遮光包装膜或不透明彩色薄膜，更重视遮盖力和颜色均匀性。颜料选择应根据最终薄膜的实际用途确定，而不是一味追求透明度。

四、如何通过色母粒和加工工艺改善颜料分散性？

1. 色母粒的分散质量

塑料薄膜着色通常采用色母粒方式，将颜料预先分散在载体树脂中，再按照一定比例与基础树脂混合进行吹膜或流延加工。

色母粒生产过程中的润湿、混炼和分散质量，会影响颜料在最终薄膜中的分布状态。如果颜料在色母粒中已经形成较大的硬质团聚体，仅依靠后续吹膜设备的混合作用，未必能够将其充分分散。

与直接添加颜料粉末相比，经过充分混炼的色母粒有利于提高颜料分布均匀性，减少粉尘和投料过程中的混合不均问题。但色母粒的颜料浓度并不是越高越好，过高的颜料含量可能增加混炼难度，影响分散质量。

因此，对于透明度和外观质量要求较高的薄膜，使用分散质量稳定、与基材匹配的色母粒，有助于降低色点和色纹等缺陷的发生概率。

2. 载体树脂与分散助剂的选择

色母粒载体树脂应与最终薄膜基材具有良好的相容性。对于PE和PP薄膜，需要根据具体树脂类型、加工温度及薄膜性能要求选择合适的载体体系。

适当使用分散剂和润滑剂，可以改善颜料润湿及加工流动性能，但两者的用量需要合理控制。过量润滑剂可能改变熔体流变行为和混炼过程中的应力传递，影响部分体系的颜料分散效果；某些助剂过量还可能引起析出或影响薄膜表面质量。

因此，色母粒配方设计不仅要考虑颜料的分散效率，还需要兼顾载体树脂、分散助剂及最终薄膜的透明度和加工性能。

3. 双螺杆混炼与挤出工艺

双螺杆挤出是色母粒生产中常见的熔融混炼方式。通过合理设计螺杆组合、加工温度、剪切强度及物料停留时间，可以改善颜料的润湿、团聚体解聚和分布均匀性。

混炼过程既需要分布混合，使颜料在树脂中均匀分布，也需要适当的分散混合，通过机械应力破坏颜料团聚体。剪切作用不足可能导致颜料分散不充分，但过高的剪切强度或过长的停留时间，也可能引起树脂降解、加工温升过高等问题。

因此，色母粒生产应在保证树脂充分塑化和颜料热稳定性的前提下，合理控制混炼条件，而不是单纯依靠提高温度或剪切强度改善分散性。

五、塑料薄膜着色常见问题及解决方法

1. 薄膜出现色点或颗粒

产生原因：颜料在色母粒生产过程中没有充分分散，残留较大的团聚体，或者色母粒与基础树脂混合不均匀，都可能导致薄膜表面出现色点、颗粒或局部颜色异常。此外，原料中的杂质、未熔融物及其他添加剂团聚也可能产生类似缺陷。

解决方法：首先检查色点是否由颜料团聚引起，再根据实际情况改善颜料润湿和分散工艺，选择更易分散的颜料型号，或提高色母粒的分散质量。对于薄膜外观要求较高的应用，可通过薄膜色点观察、显微镜检查等方法评价颜料分散效果。

2. 薄膜颜色均匀，但透明度不足

产生原因：颜色均匀并不代表薄膜一定具有较高透明度。如果所选颜料本身的光散射较强、添加量过高，或者颜料存在细小团聚体，都可能导致薄膜雾度增加。此外，树脂结晶结构、薄膜厚度及加工冷却条件也会影响透明度。

解决方法：优先检查颜料型号是否适合透明着色，并在满足颜色要求的前提下优化颜料添加量。如果更换透明型颜料后仍无法达到预期效果，还需要结合基础树脂、其他添加剂和薄膜加工工艺进行分析，避免将透明度不足完全归因于颜料。

3. 薄膜出现色纹或颜色不均

产生原因：色母粒与基础树脂混合不充分、计量添加不稳定、载体树脂匹配不佳，或者颜料在色母粒中分布不均，都可能导致薄膜出现条纹、色差及局部颜色深浅不一致等问题。

解决方法：检查色母粒的添加比例和计量稳定性，改善混合均匀性，并确认载体树脂与薄膜基材的匹配情况。如果问题来自色母粒内部的颜料分散不良，则需要进一步优化颜料选型和色母粒生产工艺。

六、如何评价塑料薄膜用颜料的透明度和分散性？

塑料薄膜用颜料的性能评价不能只依靠颜料粉末的外观或产品资料中的透明度描述，更重要的是观察颜料在实际树脂体系中的表现。尤其是对透明彩色薄膜，应在相同树脂、薄膜厚度和加工条件下进行对比，避免不同测试条件对结果产生干扰。

1. 透明度与雾度测试

评价透明度时，可以结合薄膜的透光率、雾度及视觉清晰度进行判断。透光率反映光线透过薄膜的程度，雾度反映透射光发生散射的比例，两者并不相同。部分薄膜虽然具有较高的透光率，但由于光散射较强，仍可能呈现发雾或不够清晰的外观。

对于透明彩色薄膜，颜料对特定波长光线的吸收也会影响透光率，因此不能简单地将透光率越高理解为颜料透明性能越好。薄膜的透光率和雾度可参考ASTM D1003等测试方法进行评价，并结合颜色深度进行比较。

2. 颜料分散性评价

评价分散性时，可以通过薄膜色点数量、颗粒缺陷、显微观察及颜色均匀性等指标进行分析。对于色母粒，还可以结合过滤压力测试等方法辅助评价较大团聚体的控制情况，但不能仅凭单一指标判断最终薄膜的分散质量。

过滤压力测试结果受到测试树脂、滤网规格、颜料浓度及加工条件等因素影响，因此不宜将某一个过滤压力值作为所有薄膜颜料的统一合格标准。

此外，粒径分析和显微观察也可以用于研究颜料颗粒及团聚状态，但需要根据样品形态选择合适的测试方法，不能直接将分散液中的粒径测试结果等同于颜料在最终塑料薄膜中的实际分散状态。

3. 实际薄膜加工验证

对于塑料薄膜用颜料，最终仍应通过实际吹膜、流延或拉伸加工进行验证。除了比较颜色、透明度和雾度，还需要关注薄膜表面缺陷、加工稳定性及必要的力学性能。

实际选型时，建议在相同薄膜厚度下，分别比较候选颜料的颜色、透明度、雾度及颗粒缺陷情况，并结合实际加工稳定性确定合适的产品。对于着色力不同的颜料，还应根据比较目的，合理区分相同添加量与相同颜色深度下的测试结果。

七、总结

塑料薄膜用颜料要兼顾透明度和分散性，关键在于选择适合薄膜应用的颜料型号，并通过合理的色母粒配方和加工工艺，使颜料在树脂中充分润湿、均匀分散。

对于透明彩色PE、PP薄膜，应重点关注颜料的透明性能、粒径与团聚状态、着色力及分散稳定性，同时结合树脂类型、薄膜厚度和实际加工条件进行评价。透明度决定颜料能否满足薄膜的光学要求，而良好的分散性则有助于发挥颜料的着色性能，并减少色点、色纹等外观缺陷。两者需要综合考虑，才能获得颜色均匀、外观良好且加工稳定的塑料薄膜。
