钛白粉金红石型与锐钛型区别全解析：性能对比与选型指南

在涂料、塑料、油墨、造纸等工业领域中，钛白粉（TiO₂）几乎是最核心的白色颜料之一。它不仅决定产品的白度和遮盖力，还会直接影响材料的耐候性、稳定性以及长期使用寿命。

但在实际选型过程中，很多工程师和采购人员都会遇到一个关键问题：

金红石型和锐钛型钛白粉到底有什么区别？能不能混用？不同应用场景该怎么选？

很多时候，选错钛白粉并不会立刻出问题，而是在产品使用几个月后，逐渐出现：

• 漆膜粉化
• 塑料黄变
• 光泽下降
• 遮盖力不足
• 成本异常增加

本文将从晶体结构、光学性能、耐候性及实际应用等角度，系统解析金红石型与锐钛型钛白粉的核心差异，并结合塑料、涂料、油墨等行业给出更实用的选型建议。

一、什么是金红石型与锐钛型钛白粉？

钛白粉的化学名称为二氧化钛（TiO₂），自然界中主要存在三种晶型：

• 金红石型（Rutile）
• 锐钛型（Anatase）
• 板钛型（Brookite）

其中，板钛型稳定性较差，工业上基本没有实际应用价值。因此，市场上常说的钛白粉，主要就是：

• 金红石型钛白粉
• 锐钛型钛白粉

虽然二者化学组成相同，但由于晶体结构不同，在折射率、遮盖力、耐候性及应用方向上存在明显差异。

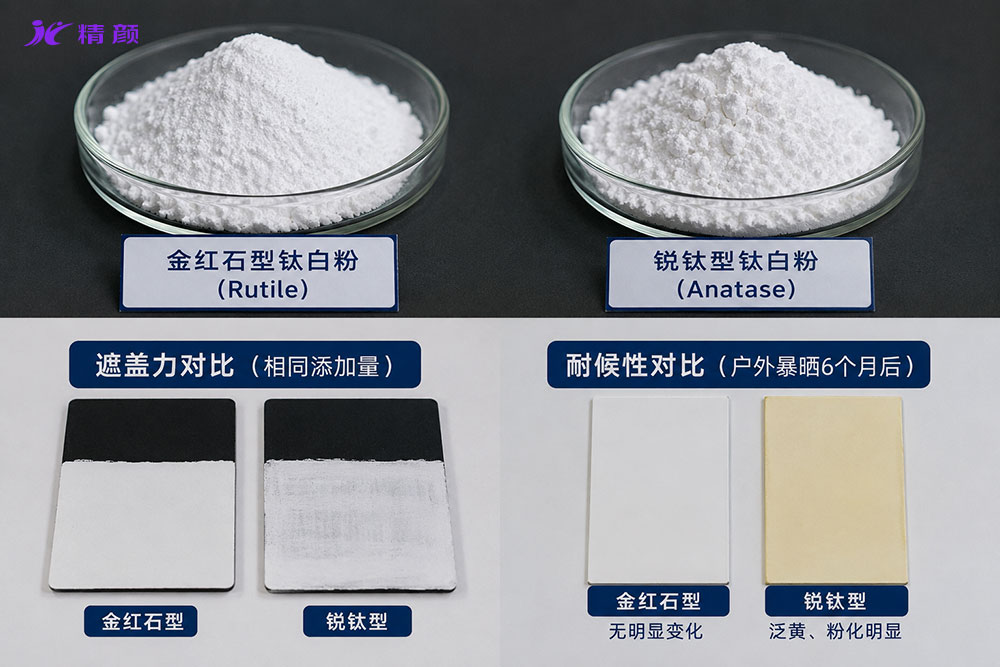

二、金红石型与锐钛型钛白粉核心区别

简单理解：

• 金红石型更偏“性能型”
• 锐钛型更偏“性价比型”

三、为什么两种钛白粉性能差异这么大？

1. 晶体结构不同

虽然两者同属四方晶系，但晶格排列存在明显区别。

金红石型：晶格结构更加致密，钛离子和氧离子排列紧密，因此整体稳定性更高。

锐钛型：晶格相对疏松，八面体畸变更明显，因此化学活性更高，但稳定性相对较弱。

此外，锐钛型在高温条件下会逐渐向金红石型转变。一般认为：

锐钛型在约915℃左右会不可逆转变为金红石型。

这也说明：金红石型是二氧化钛更稳定的热力学结构。

2. 折射率差异决定遮盖力

钛白粉之所以具有优秀的遮盖力，本质上来自其对光线的强散射能力。而影响散射能力最重要的参数之一就是折射率。

金红石型：折射率约为2.7，是目前白色颜料中最高的之一，因此光散射能力更强、遮盖力更高、消色力更强。

锐钛型：折射率约2.55，散射能力相对较弱。

在实际应用中，为了达到相同遮盖效果，锐钛型往往需要更高添加量。因此很多高遮盖体系（如汽车漆、高端塑料、工业涂料）通常优先使用金红石型。

四、耐候性差异：真正的核心区别

在实际工业应用中，金红石型与锐钛型最关键的区别，并不是“白不白”，而是是否耐老化。

锐钛型为什么容易粉化？

锐钛型具有较高的光催化活性。在紫外线照射下，其表面容易产生自由基，进而对周围有机材料产生氧化破坏，例如：树脂降解、漆膜粉化、塑料发黄、光泽下降。因此，锐钛型虽然白度高，但并不适合长期户外环境。

金红石型为什么更耐候？

金红石型晶体结构更加稳定，光催化活性较低。此外，工业上多数金红石型产品还会进行包硅、包铝等无机包膜处理，以进一步降低光化学反应，提高耐候性、抗粉化能力和分散稳定性。因此，绝大多数户外耐候体系都会优先采用金红石型钛白粉。

五、一个容易被忽略的区别：硬度

金红石型莫氏硬度通常为6–6.5，锐钛型则约为5.5–6.0。虽然差异不算特别大，但在某些行业影响明显。

例如在化纤消光领域：钛白粉需要加入纺丝体系中，如果颗粒过硬，长期可能磨损喷丝板。因此在部分化纤消光应用中，反而更倾向于使用质地相对较软的锐钛型钛白粉。这也是典型的“没有绝对更好，只有是否适合”。

六、不同应用领域该怎么选？

1. 金红石型钛白粉适合哪些场景？

涂料领域：建筑外墙涂料、工业防腐涂层、汽车漆、船舶涂料

塑料领域：PVC门窗型材、户外塑料件、ABS外壳、工程塑料

油墨领域：户外油墨、高耐候包装油墨

其它：出口产品、高耐久产品

核心原因：对耐候性、稳定性要求更高。

2. 锐钛型钛白粉适合哪些场景？

室内体系：室内乳胶漆、普通内墙涂料

造纸行业：提高纸张白度、增强不透明度

化纤消光：降低纤维光泽、减少喷丝板磨损

光催化领域：利用其光催化活性（空气净化、光触媒、自清洁材料、废水处理）

七、实战选型建议（建议收藏）

优先选择金红石型的情况

• 产品长期户外使用
• 有耐候性要求
• 对抗粉化要求高
• 高遮盖体系
• 高端产品或出口产品
• 塑料长期暴露于紫外线环境

可以考虑锐钛型的情况

• 纯室内环境
• 成本敏感型产品
• 对耐候性要求不高
• 用作填充型白色颜料
• 化纤消光体系
• 光催化用途

八、不同体系中需要重点关注什么？

需要注意的是：即使同为金红石型，不同厂家产品之间仍可能在包膜工艺、蓝相、分散性能、耐候性能等方面存在明显差异。因此，实际应用中仍建议结合具体体系进行小试验证。

九、总结

金红石型与锐钛型钛白粉虽然化学成分相同，但由于晶体结构不同，最终形成了完全不同的应用方向。

金红石型：更适合户外、高耐候、高遮盖、长寿命体系。

锐钛型：更适合室内、成本敏感体系、化纤消光、光催化应用。

在实际工业应用中，真正重要的并不是“哪个更高级”，而是哪一种更适合你的应用场景。只有理解从晶格结构到最终应用之间的完整逻辑，才能真正做好钛白粉选型，减少后期质量风险与成本浪费。
