颜料黄14（Pigment Yellow 14）：塑料与油墨用高性价比二芳基双偶氮颜料
- 名称：颜料黄14
- 俗称：永固黄G、联苯胺黄AAOT
- 色相/色光：偏绿相黄
- 化学类别：双偶氮颜料（二芳基）
- 特点：色泽鲜艳，着色力好、半透明、中等耐热性、性价比高
- 应用：塑料、橡胶、合成革、油墨、纺织印花，较少用于涂料
- 更新日期：2025-09-25
- 点击索要样品 查询相关产品
颜料黄14（Pigment Yellow 14）：结构、特性、应用与合成全面介绍
颜料黄14（Pigment Yellow 14），又称永固黄G或联苯胺黄AAOT，是一款高性价比的二芳基双偶氮有机颜料。其色调呈半透明的中黄色（略带绿相），色泽鲜艳、着色力强，并能在多种树脂与油墨体系中保持优异的耐溶剂性和抗迁移性。凭借成熟的合成工艺与稳定的性能，它已成为塑料和油墨领域的经典着色选择，在涂料中的应用相对较少。
基本信息
-
中文名称：颜料黄14
-
英文名称：Pigment Yellow 14（P.Y.14）
-
别名：永固黄G、联苯胺黄AAOT
-
CAS 号：5468-75-7
-
C.I. 结构号：21095
-
EINECS 编号：226-789-3
-
化学类别：双偶氮颜料（二芳基类）
-
化学名称：2,2'-[(3,3'-Dichloro[1,1'-biphenyl]-4,4'-diyl)bis(azo)]bis[N-(2-methylphenyl)-3-oxobutyramide]
-
分子式：C₃₄H₃₀Cl₂N₆O₄
-
相对分子量：657.55
-

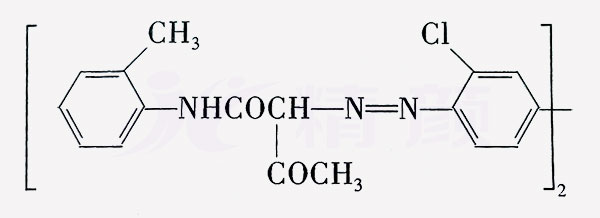

分子结构：

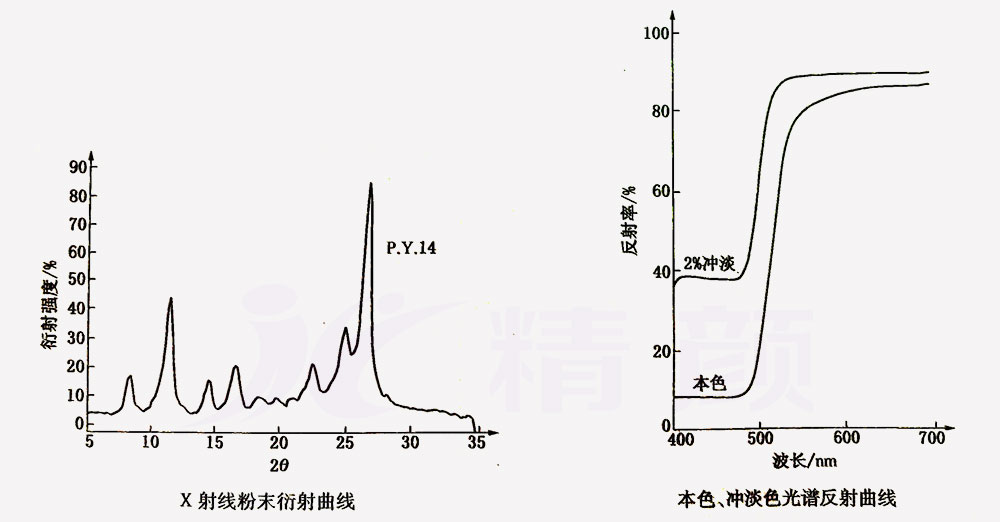

物理与化学性质
| 项目 | 典型数值/范围 |
|---|---|

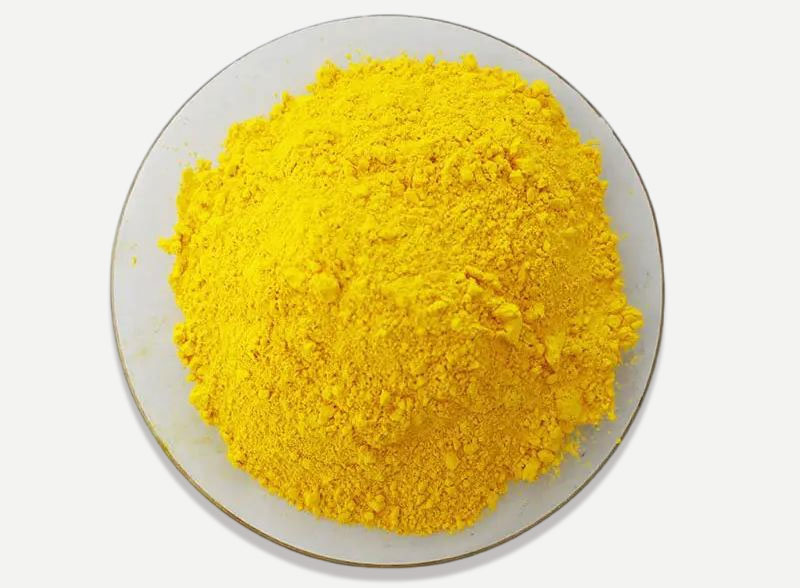

| 外观 | 黄色粉末 |
| 色光/色相 | 中黄，略带绿相 |
| 相对密度 | 1.14–1.52 g/cm³ |
| 堆积密度 | 9.5–12.6 lb/gal |
| 熔点 | 约 320–336 ℃ |
| 平均粒径 | 约 0.12 μm |
| 比表面积 | 35–53 m²/g |
| pH（10%浆料） | 5.0–7.5 |
| 吸油量 | 29–75 g/100 g |
| 遮盖力 | 半透明 |
颜料黄14合成
颜料黄14的合成方法包含以下关键步骤：
-
重氮化反应
将 3,3’-二氯联苯胺（DCB） 在低温条件下与盐酸和水混合制浆，加入亚硝酸钠水溶液进行重氮化反应。反应过程中，可加入活性炭进行脱色处理，以去除杂质并提高颜料纯度。 -
偶合反应
将生成的重氮盐与邻甲基乙酰基乙酰苯胺（AAOT） 在pH≈6的条件下进行偶合反应，形成目标双偶氮结构。偶合后将体系加热至约90℃并搅拌约30分钟，以确保反应充分进行。 -
后处理
反应完成后，采用过滤、洗涤、干燥等后处理步骤，得到高纯度、色泽鲜艳的颜料黄14成品粉末。
性能特点
-
色泽鲜艳：中黄略绿光，半透明，色相饱满明亮。
-
耐化学性：对酸、碱、石蜡及多种溶剂体系稳定，抗迁移性强。
-
耐热性：在聚烯烃体系中耐热可达200℃；加工温度应在200°C以下。
-
溶解性：不溶于水，微溶于甲苯和丁醇。它在浓硫酸中呈现鲜艳的红光橙色，稀释后转变为暗绿光黄色沉淀。
-
耐光性：耐光4-5级左右，相比颜料黄13低1-2级，适合室内使用场景。
-
环保性：不含重金属配方，符合REACH标准。
-
经济性：高性价比，着色力强，适合大规模工业应用。
应用领域
油墨制造
颜料黄14在油墨制造领域有着广泛应用。它适用于水性油墨、PA油墨、胶印油墨、PP/NC油墨等多种类型的油墨。其良好的透明度和流动性，有助于油墨在印刷过程中的均匀分布，提高印刷质量。经胺处理的制备物适用于出版凹印墨专用剂型，颜色纯净，绿光较强。此外，它不含重金属配方，符合REACH标准，使使用该颜料生产的油墨在市场上更具竞争力。
塑料着色
在塑料行业，颜料黄14是聚烯烃材料（如PP/PE/PO）着色的理想选择，耐热温度可达200℃，能够满足加工和使用过程中的耐温要求。同时，它具有良好的耐酸碱和耐溶剂性，使用过程中不易褪色。但需注意，在软质PVC中超过一定浓度可能出现喷霜现象。
橡胶和皮革制品着色
颜料黄14良好的耐迁移性也非常适合橡胶制品和弹性体着色。此外，它适用于PU合成革的着色，为合成革制品提供鲜艳色彩和良好外观，增强产品的视觉吸引力。
纺织品印花
颜料黄14可用于粘胶纤维及粘胶海绵原浆着色，耐光等级为4-5级，是粘胶人造丝和粘胶纤维素纺染的重要产品，特别适合粘胶海绵的大规模着色。在纺织印花中，其优异的流动性和分散性可使图案色彩鲜艳、清晰。
其他应用
颜料黄14在涂料行业应用相对有限，但仍可用于水性涂料、粉末涂料、自干漆、木器涂料及室内乳胶漆。它可提升涂膜均匀性和色彩稳定性，使涂料呈现鲜艳色泽，同时具备良好的装饰性和保护性能。
常见问答（FAQ）
1. 颜料黄14耐温是多少？
答：颜料黄14耐热稳定性约200℃左右，其加工温度应控制在200℃以下。在常温常压下其稳定性良好，加热至150℃超过20分钟时会微微变绿。
2. 颜料黄14与哪个颜料黄色相近？
答：颜料黄14（P.Y.14）的色调为中黄色（偏绿相）。在色相上，它与颜料黄12（P.Y.12）和颜料黄13（P.Y.13）较为接近，但相较于P.Y.12更偏绿光。
3. 颜料黄14的结构式是什么？
答：化学结构名称为：2,2'-[(3,3'-二氯[1,1'-联苯]-4,4'-二基)双(偶氮)]双[N-(2-甲基苯基)-3-氧代丁酰胺]；分子式为：C₃₄H₃₀Cl₂N₆O₄；属于双偶氮二芳基类有机颜料（Diarylide pigment）。
4. 颜料黄14的合成方法？
答：将3,3’-二氯联苯胺（DCB）在低温条件下与盐酸和水混合制成浆料后，缓慢加入亚硝酸钠水溶液进行重氮化反应，并以活性炭脱色。所得重氮盐在pH≈6条件下与邻甲基乙酰基乙酰苯胺（AAOT）进行偶合反应。反应完成后，将体系加热至约90℃并持续搅拌约30分钟，随后过滤、洗涤并干燥，即得颜料黄14成品。
下一篇：暂无
